Chemikalien, die Funktions-Volumen des Eggen-Paddel-Drehvakuumtrockner-1800L verarbeiten
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Guojin |
| Zertifizierung: | ISO |
| Modellnummer: | HVRD-3000 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 SATZ |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Standardexportkarton |
| Lieferzeit: | 20-30days |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 10 Sätze pro Monat |
|
Detailinformationen |
|||
| Item Name: | 1800L Working Volume Organic Solvent Harrow Paddle Rotary Vacuum Dryer | Application: | Chemicals Processing, Industrial Processing, Pharmaceutical Processing |
|---|---|---|---|
| Model type: | HVRD-3000 | Working volume: | 1800Liter |
| Cylinder size: | 1200x2600MM | Stirring revolution: | 8-10RPM |
| Power: | 11KW | Heat transfer area: | 9+2.5M2 |
| Heating source: | Steam, Thermal Oil, Gas | ||
| Hervorheben: | Volumen-Drehvakuumtrockner der Funktions-1800L,Chemikalien |
||
Produkt-Beschreibung
1800L Arbeitsvolumen organisches Lösungsmittel Harrow Paddle Dreh- und Vakuumtrockner
Produktstruktur
Der Vakuumgrad des Trockners kann über -0,092 MPa liegen, das Lösungsmittel (einschließlich Wasser) verschiedener Materialien kann im Vakuum und bei niedrigen Temperaturen schnell verdunstet werden,zur Beschleunigung des TrocknensEs gibt einen Rührer mit Paddel entfernen Materialien auf der heißen Oberfläche und bewegen sich in den Behälter, um Zyklusfluss zu bilden.
Der Trocknerkörper war zylinderförmig. Die Konfiguration umfasste Material-Eingang, Vakuum-Eingang und Dampfeingang und -Ausgang (der obere Teil war Dampfeingang,der untere Teil war Dampf-Ausgang, wenn die Heizquelle Dampf war)Der Körper ist in drei Schichten unterteilt, das mittlere Heizmedium kann Dampf sein, Isolationsschicht für ultrafeine Glaswolle,gute IsolierungDas Material drehte sich immer wieder durch die Rake-Zähne und wurde durch die innere Wand erhitzt, die mittlere Jacke übertragen die Wärme und erhöhen die Trocknungsgeschwindigkeit im Vakuum-Status,Vermeidung einer gelben Veränderung der Rohstoffoberfläche., Arbeitszeit reduzieren und Kosten sparen.
Merkmale der Produktstruktur
Der Trockner ist einfach zu bedienen, das Material leicht zu kontrollieren, die Arbeitsintensität der Arbeiter stark zu reduzieren, reduzieren auch die Materialverschmutzung im Trocknungsprozess zur gleichen Zeit.
1. Reduktor: der Reduktor, der auf der rechten Seite der Maschine installiert ist. Der Motor wird durch die Riemenscheibe und den V-Gürtel zum Getriebe, die Spindeldrehung zu den Rake-Zähnen,und schließlich der Zylinder gedreht und erhalten Geschwindigkeit von 6 ~ 10 r / min.
2. Die Motorbasisvorrichtung: Der Motor wurde auf der rechten Seite der Aktivitätsplatte montiert, kann nach oben und unten eingestellt werden, so daß der V-Gürtel fest passt.
3Elektrische Steuerung (EU-Standard): Alle elektrischen Steuerungen, Tasten, Lichter sind in der Steuerungsanlage installiert, die Bedienung kann anhand der Anweisungen auf dem Schirm gesteuert werden.Die positive und die umgekehrte Drehrichtung der Rührwelle kann entsprechend den Eigenschaften des Materials eingestellt werdenIm Allgemeinen kann es in etwa 5 Minuten gesteuert werden (d. h. nach 5 Minuten Halt und 5 Minuten Rückwärtsfahren).
4Vakuumrohr: Wird verwendet, um das Lösungsmittel (oder Wasser) der Zylinderverdampfung zu extrahieren.
5Versiegelte Struktur: Die Spindel an beiden Enden sind mit PTFE versiegelt, die im Vakuum versiegelt wird, um eine gute Versiegelung zu erzielen.
6.Die Mischwelle mit Edelstahldickenwand, Rake Arm Rake Zähne sind aus Edelstahl nahtlos Edelstahlplatte.
Anwendung des Produkts
Die folgenden Rohstoffe aus der pharmazeutischen Industrie, der Lebensmittelindustrie, der chemischen Industrie usw. können getrocknet werden.
- Pulpiness, pastabähnliche Mischung oder Pulverrohstoff.
- Wärmeempfindliche Rohstoffe, die bei niedrigerer Temperatur trocknen müssen.
- Rohstoffe, die leicht oxidiert oder explodiert werden können und starke Reiz- oder Toxizitäten aufweisen.
- Rohstoffe, die Lösungsmittel zurückgewinnen müssen.
Arbeitsprinzip des Produkts
Die Hauptstruktur der Ruder-Ruder-Trockner besteht aus einem runden Zylinder und einer rotativen Hohlwelle, die in der Mitte des Zylinders angebracht ist.die Heizung wird durch eine Verhüllung in den Zylinder und die Oberfläche der Hohlblätter übertragen,und die Feuchtigkeit verdunstet.Während des Heizens mischen die Klingen auch die Materialien,um die Heizfläche zu aktualisieren.Es handelt sich um einen kontinuierlichen Wärmeübertragungstrockner.
Technische Parameter
| Artikel 1 | Typ | ||||||||
| Name der Einheit | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| Arbeitsvolumen (L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Größe im Zylinder ((mm)) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| Umdrehung (rpm) | 10 bis 15 | 10 | 8 bis 10 | 5 | 5 | 5 | |||
| Leistung ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Konstruktionsdruck der Jacke (Mpa) | < 03 | ||||||||
| Druck im Zylinder ((Mpa) | - 0,09 bis 0.096 | ||||||||
| Wärmeübertragungsfläche ((m2) | 2.4+1 | 3.2+1.2 | 4.5+1.5 | 5.6+1.8 | 7.5+2.2 | 9+2.5 | 14+3.5 | 21.6+5.5 | 24.3+5.5 |
Produktflussdiagramm

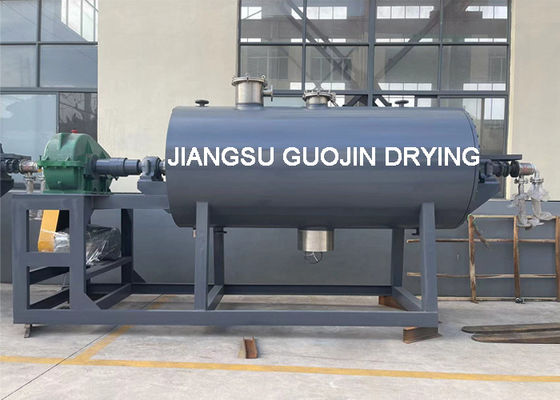

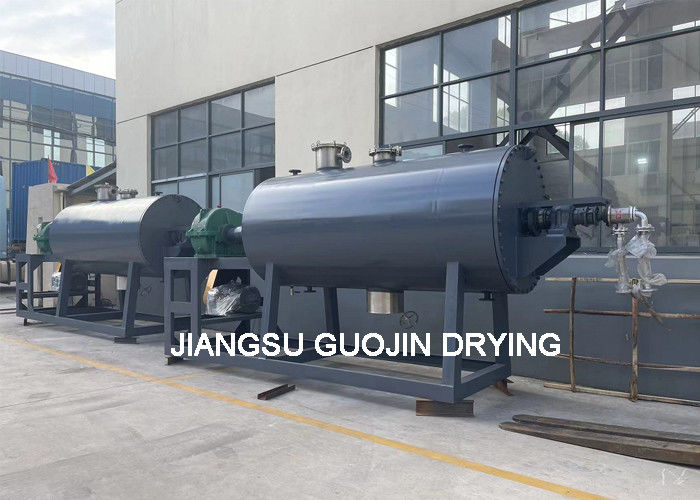

Produktschau
Elektrische, Dampf-, Erdgas- oder andere
