Verschlammen Sie Durchmesser ununterbrochenes rührendes des Eggen-Paddel-Drehvakuumtrockner-1200mm
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Guojin |
| Zertifizierung: | ISO |
| Modellnummer: | HVRD-3000 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 SATZ |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Standardexportkarton |
| Lieferzeit: | 20-30days |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 10 Sätze pro Monat |
|
Detailinformationen |
|||
| Item Name: | 3000L Sludge Continous Stirring Harrow Paddle Rotary Vacuum Dryer | Application: | Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-3000 | Working volume: | 1800L |
| Cylinder size: | 1200x2600mm | Stirring revolution: | 8-10rpm |
| Power: | 11kw | Jacket design pressure: | <0.3 Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 9+2.5M2 |
| Heating source: | Steam & electricity & Gas Oil | ||
| Hervorheben: | Verschlammen Sie ununterbrochenen rührenden Drehvakuumtrockner,Drehtrockner Durchmessers 1200mm vakuum,Schleuder des Vakuum11kw |
||
Produkt-Beschreibung
1200 mm Durchmesser Schlamm Kontinuierliches Rühren Paddel Paddel Drehvakuumtrockner
Der Vakuum-Rake-Trockner ist eine neue Art von Trocknungsmaschine, die mit der Kombination des Trocknungsprinzips des Ruderblatttrockners mit einer höheren Trocknungseffizienz für eine Vielzahl von Rohstoffen entwickelt wurde.
Durch die innere Ausrüstung von Ruderblättern und -schrauben mit kontinuierlichem, axiales und radiales Mischen der Rohstoffe werden die zu trocknenden Materialien gleichmäßig getrocknet.wenn die Rohstoffe mit Mischblättern umgedreht wurdenSie beschleunigen den Kontakt der Materialien mit der Heizoberfläche des Trockners, so dass die Wärmeübertragung erhöht und die Feuchtigkeitsverdampfung fördert wird.
Produktstruktur
2.1 Der Ladeszylinder der Rohstoffe ist mit einer Heizungsschicht ausgestattet, und außerhalb der Schicht ist eine Wärmedämmungsschicht, die die Wärmeübertragung verhindert, vorhanden.und auch den Wärmeverlust reduzierenDas Auslassloch ist mit dem unteren Teil des Zylinders ausgestattet, auf dem oberen Teil des Zylinders mit zwei Zufuhrlöchern und einem Luftabgas-Ausgang.die Rohstoffe sollten gleichmäßig aus den beiden Futterlöchern gespeist werden;Die maximale Zufuhrkapazität sollte 80% nicht überschreiten, sonst wird die reibungslose Ausleitung der Gasverdampfung beeinträchtigt.Wenn das klebrige Rohmaterial sich ernährtDie Zufuhrkapazität sollte verringert werden, um eine Überlastung des Antriebsmotors und Schäden an der Ausrüstung zu vermeiden.
2.2 In der Mitte des Zylinders wird eine Hohlwelle eingesetzt, in der ein Heizmedium (wie heißes Leitöl oder heißes Wasser) in die Welle gelegt wird.
2.3 Auf der Hohlwelle, die mit Ruderblättern mit einem bestimmten Winkel verteilt ist, sind die Ruderblätter auch in der übertragenen Heizung hohl.Ein- und Ausgang der heißen Ölleitung sind im Inneren der Klingen ausgestattet,um die Wärmeübertragungseffizienz während des Trocknens zu gewährleisten
2.4 Dichtungen: Verpackungsdichtungen befinden sich in der Welle und im Zylinder.
2.5 Getriebe: Mit Ausnahme der speziellen Modelle verwenden wir normalerweise den Ketten- oder Getriebe-Gang.mit einer Breite von mehr als 20 mm,, um die Anforderungen an die radiale und axiale Kraft zu erfüllen.
Merkmale der Produktstruktur
1. Durch die Einrichtung eines Rührers in der Maschine wird der Rohstoff im Inneren des Körpers in einem kontinuierlichen Kreislauf versetzt, wodurch die Erhitzungseinheitlichkeit des Rohstoffs erheblich erhöht wird.
2Da in der Maschine ein Rührgerät installiert ist, können Schlamm- und Pasteformmaterial leicht getrocknet werden.
3. Spezielle Konstruktion für Entladungsanlage, bessere Dichtung und weniger Materialansammlung, Entladung ist einfach.
4Es gibt zwei Versiegelungsmodelle, mechanische Versiegelung und Verpackungsversiegelung.
5Die speziellen Techniken der Welle und der Rake ermöglichen eine hohe Festigkeit und Konzentrierung.
6Das Medium in der Welle und die Vibrationsanlage werden nach Bedarf ausgestattet.
7. Verwenden Sie je nach Material eine andere Filterform.
Anwendung des Produkts
Die folgenden Rohstoffe aus der pharmazeutischen Industrie, der Lebensmittelindustrie, der chemischen Industrie usw. können getrocknet werden.
1- geeignet für die Pulpisierung, pastaartige Mischung aus Pulverrohstoffen
2.Wärmeempfindliche Rohstoffe, die bei niedrigeren Temperaturen trocknen müssen
3.Rohstoffe, die leicht oxidiert oder explodiert werden können und starke Reiz- oder Toxizitäten aufweisen
4.Rohstoffe, die Lösungsmittel zurückgewinnen müssen
Arbeitsprinzip des Produkts
Die Hauptstruktur der Ruder-Ruder-Trockner besteht aus einem runden Zylinder und einer rotativen Hohlwelle, die in der Mitte des Zylinders angebracht ist.die Heizung wird durch eine Verhüllung in den Zylinder und die Oberfläche der Hohlblätter übertragen,und die Feuchtigkeit verdunstet.Während des Heizens mischen die Klingen auch die Materialien,um die Heizfläche zu aktualisieren.Es handelt sich um einen kontinuierlichen Wärmeübertragungstrockner.
Technische Parameter
| Artikel 1 | Typ | ||||||||
| Name der Einheit | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| Arbeitsvolumen (L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Größe im Zylinder ((mm)) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| Umdrehung (rpm) | 10 bis 15 | 10 | 8 bis 10 | 5 | 5 | 5 | |||
| Leistung ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Konstruktionsdruck der Jacke (Mpa) | < 03 | ||||||||
| Druck im Zylinder ((Mpa) | - 0,09 bis 0.096 | ||||||||
| Wärmeübertragungsfläche ((m2) | 2.4+1 | 3.2+1.2 | 4.5+1.5 | 5.6+1.8 | 7.5+2.2 | 9+2.5 | 14+3.5 | 21.6+5.5 | 24.3+5.5 |
Produktflussdiagramm

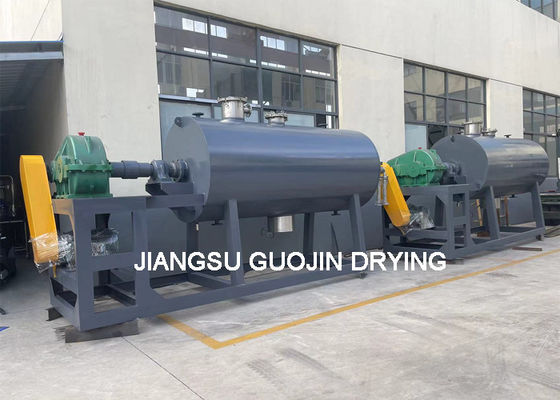

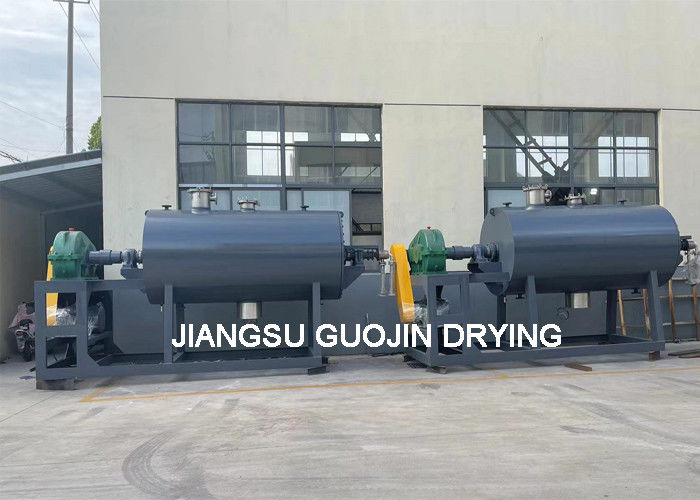

Produktschau
Elektrische, Dampf-, Erdgas- oder andere
