Horizontale drehende Blatt-Paddel-Vakuumschleuder der Geschwindigkeits-5-20rpm
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Guojin |
| Zertifizierung: | ISO |
| Modellnummer: | KJG-5 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Standardexport-Karton |
| Lieferzeit: | 20-30DAYS |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 10 Sätze pro Monat |
|
Detailinformationen |
|||
| Item Name: | 5-20rpm Rotating Speed KJG-5 Blade Paddle Vacuum Drying Machine | Application: | Chemical Processing, Industry Processing |
|---|---|---|---|
| Paddle heat transfer area(M2): | 3.5 | Jacket heat transfer area(M2): | 1.5 |
| Total heat transfer area(M2): | 5 | Heating source: | Steam or thermal oil |
| Rotating speed(rpm): | 5-20 | Water evaporation: | 50KG/H |
| Power(KW): | 3 | Weight(Kg): | 1500 |
| Size(MM): | 2816X760X1370 | ||
| Hervorheben: | Vakuumschleuder des Paddel-5rpm,ISO bescheinigte Drehvakuumpaddel-Trockner |
||
Produkt-Beschreibung
5-20rpm Drehgeschwindigkeit KJG-5 Blade Paddle Vakuumtrockner
Der kontinuierliche horizontale Paddle-Trockner besteht aus einem verhüllten Trog und zwei hohlen Schächten mit hohlen Paddeln.Das Material wird durch Wärmeübertragung mit dem Heizmedium wie Dampf getrocknet, thermisches Öl oder heißes Wasser, das durch die Hohlschächte fließt, Hohlpaddeln und Grübchen- oder Halbrohrwäsche.Das getrocknete Produkt wird über einen schraublosen Schraubförderer aus dem Abflussschleife entfernt.. Die Abgase verlassen den Trockner durch einen Abgasanschluss auf der Abdeckung.eine kleine und kompakte Geruchsbehandlung und bietet aufgrund des hohen Taupunkts der Abgase die Möglichkeit eines Wärmerückgewinnungssystems in der Dampfkondensationseinheit.
Das Material wird an einem Ende der Maschine zugeführt und durch Schwerkraft, unter einem leichten Winkel des Trogs oder durch asymmetrische Paddel transportiert.zum Ausgang der Maschine am anderen EndeWährend der Aufenthaltszeit des Materials in der Maschine wird ein perfekter Steckerfluss aufrechterhalten, der eine einheitliche Produktqualität gewährleistet.Das Produktniveau im Inneren der Maschine wird durch einen verstellbaren Überlauf-Damm gesichertDer Überlaufschutz an der Produktausgangsseite verfügt über manuell betätigte Entleerungsklappe am unteren Ende des Produktausbaus vor einem Produktionsstopp.Der Ausgangsschleifer am Boden des Trogs verfügt über einen rechteckigen Flansch zur Verbindung mit der nachgelagerten Ausrüstung.
Unter dem rechteckigen Auslassflansch des Abflussschubs ist ein horizontaler Spiralschraubförderer montiert, um das Produkt aus dem Trog zu entfernen.Einer an jedem Ende des FörderersIn Kombination mit der bidirektionalen Drehung des Schraubförderers kann das Produkt zu einem dieser Produktausgänge transportiert werden.
Der Trockner hat zwei hohle Schächte mit hohlen keilförmigen oder keilschriftförmigen Paddeln, die in abgestreckter Position angeordnet sind.Heizmittel wird an einer Seite der Schächte eingeführt und fließt parallel durch die PaddelnDie Paddeln sind keilförmig, so daß sie optimal mit dem Produkt in Berührung kommen und somit auch an der Produktseite eine gute Wärmeübertragung gewährleisten.Das Heizmedium verlässt die Schächte auf der gleichen Seite, wie es kommt inZur Abnutzung werden die Paddeln mit einer abnutzungsbeständigen Beschichtung aus Wolframkarbid beschichtet.Das hohle Design der Paddelwellen bedeutet, dass die gesamte Innenfläche als ein großer Wärmetauscher fungiertDie durch die rotierenden Wellen mit Paddeln gesteuerte Rührung ermöglicht eine hervorragende Wechselwirkung zwischen Produkt und Oberfläche für eine optimale Wärmeübertragung.Vor allem im Vergleich zur direkten Trocknung mit den damit verbundenen großen HeißluftströmenDer Wärmeübergang im Paddeltrockner ist sehr hoch. Die beiden rotierenden Paddelschäfte im Trog sorgen für eine optimale Wärmeübertragung und Mischung.
Auf der staubdichten Abdeckung befinden sich der Produkt-Eingang, der Dampf-Ausgang, zwei Kontrollöffnungen und ein Leitungsloch.Die Abdeckung kann optional mit einer Wärmeverfolgung versehen werden, um Kondensationsrisiken zu vermeiden.- Durch Düsen an der Ein- und Auslassseite des Produkts kann ein Fegengas eingeführt werden.
Die Hauptschachtdichtungen werden mit Füllboxen versehen, die flexibel mit den Trogendeckplatten verbunden sind.so, dass sie kleinen Bewegungen der Wellen folgen können und trotzdem die Dichte beibehalten. An den Schächten tragen Sie Hülsen am Versiegelungsbereich, um Schäden durch Abrieb zu verhindern. Die Füllboxen verfügen über einen Laternenring für eine Gasreinigung. Die Lager sind Rolllager mit Ölschmierung.Das Wärmeübertragungsmedium wird über die gleichen Drehverbindungen auf der einen Seite der Welle eingeführt und aus ihr entfernt. Die Welle wird von einem Motor mit einem festgefassten Getriebe angetrieben. Zwischen den Wellen befinden sich zwei Maschensporngetriebe, die eine identische Drehgeschwindigkeit gewährleisten können. Die Geschwindigkeit ist festgelegt und erfordert keine Variation.Die Drehgeschwindigkeit kann nur durch VFD geregelt werden.
KJG-5 Horizontales, hohles PaddeltrocknerHauptmerkmal
Keilförmige Hohlblätter sind dicht auf dem Hohlschacht angeordnet, und das thermische Medium fließt durch die Blätter durch den Hohlschacht..Die Temperatur des thermischen Mediums beträgt zwischen - 40 °C und 320 °C, wobei es sich um Wasserdampf oder Flüssigkeit handeln kann: heißes Wasser, Wärmeübertragungsöl usw.Indirekte Leitungsheizung trägt keine Luft, um Wärme abzuziehenDer Wärmeverlust ist lediglich die Wärmeabgabe in die Umgebung durch die Isolationsschicht des Reaktorkörpers.Die Wärmeübertragungsoberfläche der keilförmigen Klinge hat die Funktion der SelbstreinigungDie relative Bewegung der Stoffpartikel und der keilförmigen Oberfläche kann die an der keilförmigen Oberfläche befestigten Materialien abspülen.so dass die saubere Wärmeübertragungsoberfläche die ganze Zeit in Bewegung gehalten wird.
Die hohle Welle ist mit der keilförmigen Hohlblende dicht angeordnet, wodurch das Wärmemedium durch die Hohlblende durch die Blade fließt.Das Wärmemedium kann Wasserdampf sein., kann auch heißes Wasser oder wärmeleitendes Öl sein.und die hohle Rührwelle hat eine andere innere Struktur je nach Art des Wärmemediums, um den besten Wärmeübertragungswirkung zu gewährleisten..
In der Zellstoffmasse und in der Verkleidung Zugang zu heißem Öl, gleichzeitig erhitzt, der obere Teil des Entladungsangebots gleichzeitig durch die beheizte trockene Luft nach weiterer Trocknung,Dies erhöht die Trocknungsfestigkeit des Geräts erheblich- Verdampfte Feuchtigkeit aus dem Abgas aus dem Trockner, feuchte Luft, die durch den induzierten Luftzug im Freien entlassen wird.
KJG-5 Horizontales, hohles Paddeltrockner Technische Parameter
| - Nein. Ich weiß nicht. | Artikel 1 | Parameter | Anmerkung |
| 1, | Modell | KJG-5 | |
| 2, | Wärmeübertragungsfläche des Paddels [m]2] | 3.5 | Einschließlich der Schachtoberfläche |
| 3, | Wärmeübertragungsfläche der Jacke [m]2] | 1.5 | |
| 4, | Gesamtwärmeübertragungsfläche [m]2] | 5 | |
| 5, | Wasserverdampfung [kg/h] | 50 | |
| 6, | Ausgangsleistung [kg/h] | 15-20 | |
| 7, | Durchmesser des Paddels [mm] | 260 | |
| 8, | Wirkungsvolumen [m3] | 1 | |
| 9, | Drehgeschwindigkeit [rpm] | 1 bis 15 | |
| 10, | Standardausweis für den Motor [kW] | 3 | |
| 11, | Trägergasdurchfluss [m3- Ich weiß. | 300 bis 500 | |
| 12, | Nennwert des Trägergas-Abgasauspuffventilators [kW] | 0.75 | |
| 13, | Maschinenbodenfläche [L × W × H] | 2816X760X1370 | |
| 14, | Standardgewicht für das Heben [kg] | 1500 |

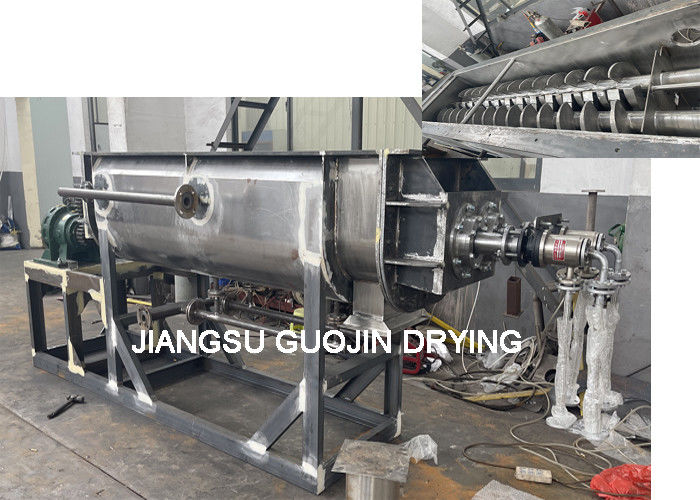

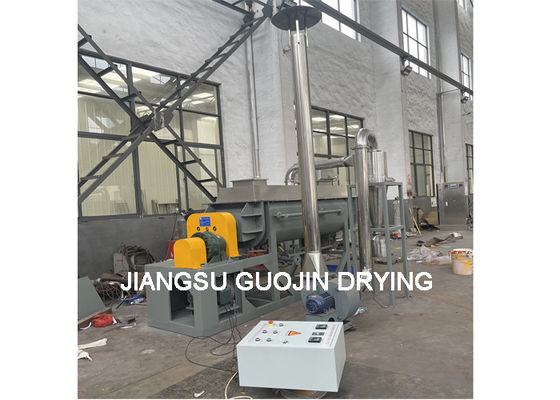

KJG-5 Horizontales, hohles PaddeltrocknerSchauen
