Hohler Paddel-Trockner-rostfreie Vakuumschleuder der Wasser-Verdampfungs-50kg/H KJG-5

Wasserverdampfung 50 kg/h KJG-5 Hohl-Paddel-Trockner Edelstahl-Vakuum-Trocknungsmaschine

Der kontinuierliche horizontale Paddle-Trockner besteht aus einem verhüllten Trog und zwei hohlen Schächten mit hohlen Paddeln.Das Material wird durch Wärmeübertragung mit dem Heizmedium wie Dampf getrocknet, thermisches Öl oder heißes Wasser, das durch die Hohlschächte fließt, Hohlpaddeln und Grübchen- oder Halbrohrwäsche.Das getrocknete Produkt wird über einen schraublosen Schraubförderer aus dem Abflussschleife entfernt.. Die Abgase verlassen den Trockner durch einen Abgasanschluss auf der Abdeckung.eine kleine und kompakte Geruchsbehandlung und bietet aufgrund des hohen Taupunkts der Abgase die Möglichkeit eines Wärmerückgewinnungssystems in der Dampfkondensationseinheit.



KJG-5 Horizontales, hohles Paddeltrockner

Hauptmerkmal

mit einer Breite von nicht mehr als 30 mm

1) Arbeitsdruck bis zu 10 bar

2) Rohrförmige Heizwäsche sorgt für eine sehr gleichmäßige Heizung und eine präzise Temperaturkontrolle

3) Die vollständige Dampfkuppel verringert die Übertragung und trennt Feststoffe vom verdampften Wasserdampf.

3) Die Mineralisolierung von 80 mm verringert den Wärmeverlust erheblich

Hohle Scheibe

1) beträchtliche Erhöhung der Heizfläche

2) Viel weniger Schweißfläche als bei Keilpaddeln

3) Die selbstreinigende Scheibenoberfläche verbessert die Wärmeübertragung erheblich
4) Auf Scheibenperipherie geschweißte Rührpaddeln mit unterschiedlichen Winkeln mischen, bewegen und zermalmen das nasse Material perfekt



Integraler Schlagsitz und Kühlmantel

1) Der Lagersitz ist als integraler Bestandteil der Trocknungskammer auf der Endplatte montiert, um die Konzentrizität der Wellen zu gewährleisten.

2) Die Wasserkühljacke ist so ausgestattet, daß die Lebensdauer des Lagers verlängert wird.
3) Einpass-Rotationsverbindungen sorgen dafür, daß jede Hohlscheibe einen konstanten Strom des Heizmittels hat.



Abgasreinigungssystem

Die Kombination aus Zyklon, Rohrkondensator und zweistufigem Nassspüler sorgt für einen sehr hohen Emissionsstandard



KJG-5 Horizontales, hohles PaddeltrocknerArbeitsprinzip

KJG-Serie Paddle-Trockner / Prozessor sind hoch effiziente, mechanisch gerührte, indirekte Wärmeübertragungsgeräte, die Wärme aus einer Prozessmasse hinzufügen oder entfernen.Heizung oder Kühlung von Pasten, Filterkuchen, Pulver- und Granulatmaterialien aus verschiedenen Industriezweigen.



Der Paddle-Trockner besteht aus einem verhüllten Trog und zwei gegenläufigen Schachteln mit einzigartigen, ineinandergreifenden Hohlscheiben, um eine enge Mischung und eine optimale Wärmeübertragung herzustellen.heißes Wasser oder heißes thermisches ÖlDie Wärme wird durch die Wärmeabdeckung in die Wärmeabdeckung geleitet, und die Wärme wird durch die Wärmeabdeckung in die Wärmeabdeckung geleitet.ScherenWenn das feuchte Material das andere Ende des Trockners erreicht, wird es direkt getrocknet und entsorgt.



Die verdampfte Feuchtigkeit wird durch einen Luftzug nach der Behandlung durch Zyklon, Kondensator und Nassspülmaschine durch einen Luftzug ausgesaugt, um die Luftverschmutzung erheblich zu reduzieren.



KJG-5 Horizontales, hohles PaddeltrocknerAnwendung

• Die Materialien aus der Lebensmittelindustrie, der chemischen Industrie usw. können getrocknet werden.

• Geeignet für Pulp, Pasten- oder Stromrohstoffe.

• Temperatursensormaterial, das bei niedriger Temperatur getrocknet werden muss.

• Rohstoffe, die leicht oxidiert oder explodiert werden können und starke Reiz- oder Toxizitäten aufweisen.

• Erfordernis zur Abnahme des organischen Lösungsmittels.





KJG-5 Horizontales, hohles Paddeltrockner Technische Parameter

- Nein. Ich weiß nicht.	Artikel 1	Parameter	Anmerkung
1,	Modell	KJG-5
2,	Wärmeübertragungsfläche des Paddels [m]2]	3.5	Einschließlich der Schachtoberfläche
3,	Wärmeübertragungsfläche der Jacke [m]2]	1.5
4,	Gesamtwärmeübertragungsfläche [m]2]	5
5,	Wasserverdampfung [kg/h]	50
6,	Ausgangsleistung [kg/h]	15-20
7,	Durchmesser des Paddels [mm]	260
8,	Wirkungsvolumen [m3]	1
9,	Drehgeschwindigkeit [rpm]	1 bis 15
10,	Standardausweis für den Motor [kW]	3
11,	Trägergasdurchfluss [m3- Ich weiß.	300 bis 500
12,	Nennwert des Trägergas-Abgasauspuffventilators [kW]	0.75
13,	Maschinenbodenfläche [L × W × H]	2816X760X1370
14,	Standardgewicht für das Heben [kg]	1500

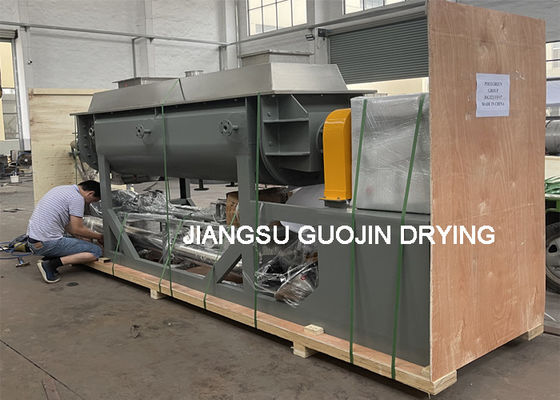

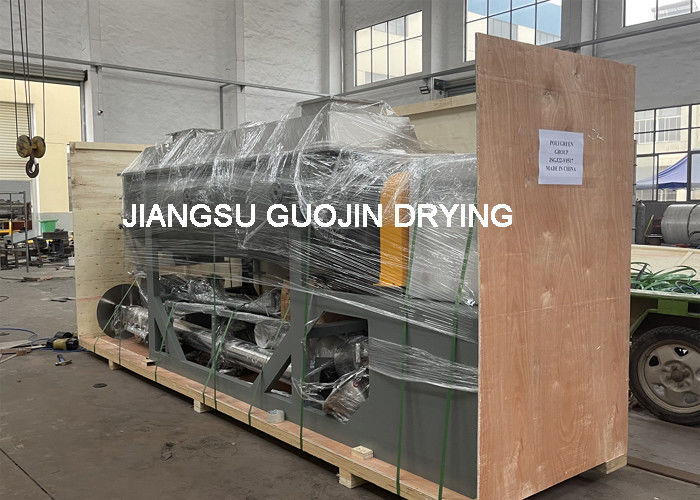

KJG-5 Horizontales, hohles PaddeltrocknerSchauen
