horizontales Düngemittel-hohler Paddel-Trockner des 5M2 Wärmeübertragungs-Bereichs-KJG-5

5M2 Wärmeübertragungsfläche KJG-5 Horizontale Düngemittel-Hohlpaddel-Trockner

Der kontinuierliche horizontale Paddle-Trockner besteht aus einem verhüllten Trog und zwei hohlen Schächten mit hohlen Paddeln.Das Material wird durch Wärmeübertragung mit dem Heizmedium wie Dampf getrocknet, thermisches Öl oder heißes Wasser, das durch die Hohlschächte fließt, Hohlpaddeln und Grübchen- oder Halbrohrwäsche.Das getrocknete Produkt wird über einen schraublosen Schraubförderer aus dem Abflussschleife entfernt.. Die Abgase verlassen den Trockner durch einen Abgasanschluss auf der Abdeckung.eine kleine und kompakte Geruchsbehandlung und bietet aufgrund des hohen Taupunkts der Abgase die Möglichkeit eines Wärmerückgewinnungssystems in der Dampfkondensationseinheit.

Das Material wird an einem Ende der Maschine zugeführt und durch Schwerkraft, unter einem leichten Winkel des Trogs oder durch asymmetrische Paddel transportiert.zum Ausgang der Maschine am anderen EndeWährend der Aufenthaltszeit des Materials in der Maschine wird ein perfekter Steckerfluss aufrechterhalten, der eine einheitliche Produktqualität gewährleistet.Das Produktniveau im Inneren der Maschine wird durch einen verstellbaren Überlauf-Damm gesichertDer Überlaufschutz an der Produktausgangsseite verfügt über manuell betätigte Entleerungsklappe am unteren Ende des Produktausbaus vor einem Produktionsstopp.Der Ausgangsschleifer am Boden des Trogs verfügt über einen rechteckigen Flansch zur Verbindung mit der nachgelagerten Ausrüstung.





KJG-5 Horizontale Düngemittel-Hohlpaddel-TrocknerHauptmerkmal

1) hoher thermischer Wirkungsgrad von bis zu 95%

2) Das Wärmeübertragungsmedium kommt nicht in Kontakt mit dem Produkt.

3) Für den Transport des Produkts wird kein Gas eingesetzt.

4) Präzise Temperaturkontrolle

5) Einheitliche Produktqualität durch Mischen und Befördern des Produkts

6) Kontinuierlicher Prozess auf einer einmaligen Basis

7) Hohe Wärmeübertragungsfläche gegenüber Prozessvolumenverhältnis - reduzierte Bodenfläche

8) Einfach zu bedienen, erfordert nur minimale Aufmerksamkeit

9) Bei der Verarbeitung brennbarer Stoffe sicherer als die direkte Trocknung

10) Einfaches und langlebiges Design für einfache und unterhaltsarme Wartung

11) Doppelrotative Schächte mit einzigartigen Vermischungsscheiben sorgen für eine enge Mischung, eine gleichmäßige Wärmeübertragung, eine hohe Wärmeübertragung und eine Selbstreinigung.Eine große Wärmeübertragungsfläche im Verhältnis zum Volumen wird durch die Verwendung von Hohlscheiben und einem mit einer Verkleidung versehenen Behälter erreichtDas Ergebnis ist eine kompakte Maschine mit weniger Platzbedarf und geringeren Installationskosten.

12) Paddle-Trockner transportiert Material, unabhängig von seinen Handling-Eigenschaften. Klebrige, pastige Materialien können transportiert werden.Um es beförderbar zu machenDies führt zu geringeren Kapital-, Betriebs- und Wartungskosten.



mit einer Breite von nicht mehr als 30 mm

1) Arbeitsdruck bis zu 10 bar

2) Rohrförmige Heizwäsche sorgt für eine sehr gleichmäßige Heizung und eine präzise Temperaturkontrolle

3) Die vollständige Dampfkuppel verringert die Übertragung und trennt Feststoffe vom verdampften Wasserdampf.

3) Die Mineralisolierung von 80 mm verringert den Wärmeverlust erheblich

Hohle Scheibe

1) beträchtliche Erhöhung der Heizfläche

2) Viel weniger Schweißfläche als bei Keilpaddeln

3) Die selbstreinigende Scheibenoberfläche verbessert die Wärmeübertragung erheblich
4) Auf Scheibenperipherie geschweißte Rührpaddeln mit unterschiedlichen Winkeln mischen, bewegen und zermalmen das nasse Material perfekt



Integraler Schlagsitz und Kühlmantel

1) Der Lagersitz ist als integraler Bestandteil der Trocknungskammer auf der Endplatte montiert, um die Konzentrizität der Wellen zu gewährleisten.

2) Die Wasserkühljacke ist so ausgestattet, daß die Lebensdauer des Lagers verlängert wird.
3) Einpass-Rotationsverbindungen sorgen dafür, daß jede Hohlscheibe einen konstanten Strom des Heizmittels hat.



Abgasreinigungssystem

Die Kombination aus Zyklon, Rohrkondensator und zweistufigem Nassspüler sorgt für einen sehr hohen Emissionsstandard



KJG-5 Horizontale Düngemittel-Hohlpaddel-TrocknerAnwendung

• Die Materialien aus der Lebensmittelindustrie, der chemischen Industrie usw. können getrocknet werden.

• Geeignet für Pulp, Pasten- oder Stromrohstoffe.

• Temperatursensormaterial, das bei niedriger Temperatur getrocknet werden muss.

• Rohstoffe, die leicht oxidiert oder explodiert werden können und starke Reiz- oder Toxizitäten aufweisen.

• Erfordernis zur Abnahme des organischen Lösungsmittels.





KJG-5 Horizontale Düngemittel-Hohlpaddel-Trockner Technische Parameter

- Nein. Ich weiß nicht.	Artikel 1	Parameter	Anmerkung
1,	Modell	KJG-5
2,	Wärmeübertragungsfläche des Paddels [m]2]	3.5	Einschließlich der Schachtoberfläche
3,	Wärmeübertragungsfläche der Jacke [m]2]	1.5
4,	Gesamtwärmeübertragungsfläche [m]2]	5
5,	Wasserverdampfung [kg/h]	50
6,	Ausgangsleistung [kg/h]	15-20
7,	Durchmesser des Paddels [mm]	260
8,	Wirkungsvolumen [m3]	1
9,	Drehgeschwindigkeit [rpm]	1 bis 15
10,	Standardausweis für den Motor [kW]	3
11,	Trägergasdurchfluss [m3- Ich weiß.	300 bis 500
12,	Nennwert des Trägergas-Abgasauspuffventilators [kW]	0.75
13,	Maschinenbodenfläche [L × W × H]	2816X760X1370
14,	Standardgewicht für das Heben [kg]	1500

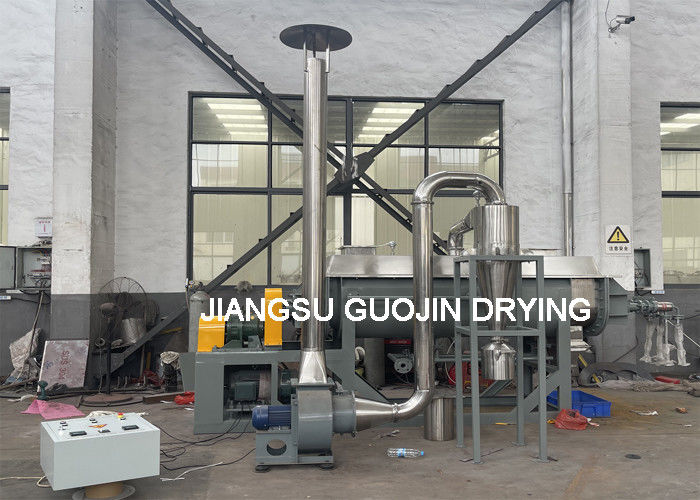

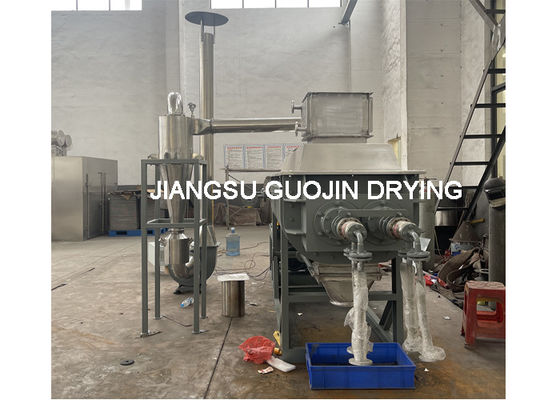

KJG-5 Horizontale Düngemittel-Hohlpaddel-TrocknerSchauen
