Edelstahl-ununterbrochener Disketten-Platten-Trockner PLG 304 für granulierten Zucker
Produktdetails:
| Herkunftsort: | Porzellan |
| Markenname: | Guojin |
| Zertifizierung: | ISO |
| Modellnummer: | PLG-2200/20 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Standardexportkarton |
| Lieferzeit: | 20-30days |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 10 Sätze pro Monat |
|
Detailinformationen |
|||
| Item Name: | PLG 304 Stainless Steel Continuous Disc Plate Dryer For Granulated Sugar | Model Type: | PLG-2200/20 |
|---|---|---|---|
| Layers: | 20 | Application: | Industry processing,pharmaceutical processing |
| Big disc diameter: | 2200mm | Small disc diameter: | 2000mm |
| Dryer diamter: | 2820mm | Height: | 6721mm |
| Drying area: | 61.6M2 | Power: | 7.5 |
| Material: | Stainless Steel 304, SS316, Carbon Steel | Heating source: | Electricity,Steam,Gas or others |
| Hervorheben: | Disketten-Platten-Trockner PLG ununterbrochener,Granulierter Sugar Disc Plate Dryer,Maschine der Heißlufttrocknungs-SUS304 |
||
Produkt-Beschreibung
PLG 304 aus Edelstahl Kontinuous Disc Plate Dryer für Granulatzucker
Auf der Grundlage des intermittierenden Rührtrockners ist ein Scheibenplattentrockner eine Art mehrschichtiger festes, hohles, kreisförmiges Trägerscheibe, das durch kontinuierliche Verbesserung entwickelt wurde.die durch kontinuierliche Verbesserung entwickelt wirdBei der Wärmeleitung wird das auf die Oberfläche der Scheibe gelegte nasse Material indirekt erhitzt.und der nasse Teil des Walzmaterials wird unter der Betriebstemperatur durch Drehen der Rake und der Rake verdunstet, und der Dampf wird mit dem Abgas der Anlage entladen, so daß die qualifizierten trockenen Fertigprodukte kontinuierlich am Boden der Anlage gewonnen werden.
Arbeitsprinzip der PLG-Durchlaufscheiben-Trockner
Das nasse Material wird kontinuierlich in die erste Trocknungsschicht auf der Oberseite des Trockners eingespeist.Es wird gedreht und durch Rake gerührt werden, wenn der Rake Arm dreht und fällt bis zum äußeren Rand der großen Trocknungsplatte entlang der exponentiellen spiralförmigen LinieDas Material wird von der kleinen Trocknungsplatte an ihre äußere Kante bewegt und auf die äußere Kante der großen Trocknungsplatte unten fallen.Sowohl kleine als auch große Trocknungsplatten sind abwechselnd angeordnet, so dass die Materialien durch den Trockner kontinuierlich gehen könnenDas Wärmemedium kann gesättigter Dampf, heißes Wasser oder thermisches Öl sein.Die getrockneten Materialien fallen von der letzten Schicht der Trocknungsplatte auf den Boden des Trockners und werden dann durch Rechen zum Abfluss abgeleitetDie Materialfeuchtigkeit wird aus dem Auspuffanschluss auf der Oberdecke entfernt.Die getrockneten Materialien werden aus der unteren Schicht entlassen.Die Trocknungsfähigkeit kann verbessert werden, wenn der Trockner mit ergänzenden Einrichtungen wie Flossenheizung, Kondensator für Lösungsmittelentnahme, Taschenstaubentferner, Rückkehr- und Mischmechanismus, Zugventilator,und usw..
Technische Parameter der PLG-Durchlaufscheiben-Trockner
1Trocknungsfach.
- Konstruktionsdruck: in der Regel 0,4 MPa und maximal 1,6 MPa.
- Maximaler Betriebsdruck: im allgemeinen ≤ 0,4 MPa und maximaler Betriebsdruck von 1,6 MPa.
- Wärmequelle: Dampf, heißes Wasser oder thermisches Öl: Bei 100°C der Trocknungsplatten ist heißes Wasser als Wärmequelle zu verwenden.4Mpa oder Dampfgas, wenn die Trocknungsplatten 100°C bis 150°C haben■ Verwenden Sie thermisches Öl, wenn die Trocknungsplattentemperatur 150°C bis 320°C beträgt;
2Materialübertragungssystem
- Umdrehung der Hauptwelle: 1 bis 10 U/min, elektromagnetische oder Transduzorstimmungen.
- Rakearm: 2 bis 8 Rakearme werden an der Hauptwelle an jeder Schicht befestigt.
- Rakeblatt: Die Rakeblätter sind an den Rakearmen angeschlossen und schweben mit der Oberfläche der Platte.
- Rollen: Bei Material, das leicht zu agglomerieren ist oder geschliffen werden muss, sind die Rollen an geeigneten Stellen zu platzieren, um den Wärmeübergang und den Trocknungsprozess zu verstärken.
3Drei Arten von Trocknerkörpern: Normaldruck, versiegelt und Vakuum
- Normaldruck: Der Trocknerkörper ist zylindrisch oder achteckig und die Struktur kann integriert oder getrennt werden.
- Versiegelt: Der Trocknerkörper ist zylindrisch und kann den inneren Druck von 5 KPa aushalten.
- Vakuum: Der Trocknerkörper ist zylindrisch und der Konstruktionsdruck beträgt 0,1 MPa.
4Luftheizung
Die Luftheizung wird in der Regel verwendet, um größere Anforderungen an die Verdunstungskapazität zu erfüllen, um die Trocknungswirksamkeit zu erhöhen.
Technische Parameter der PLG-Durchlaufscheiben-Trockner
| Typ | Durchmesser ((mm) | Höhe ((mm) | Fläche der trockenen (m2) | Leistung ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

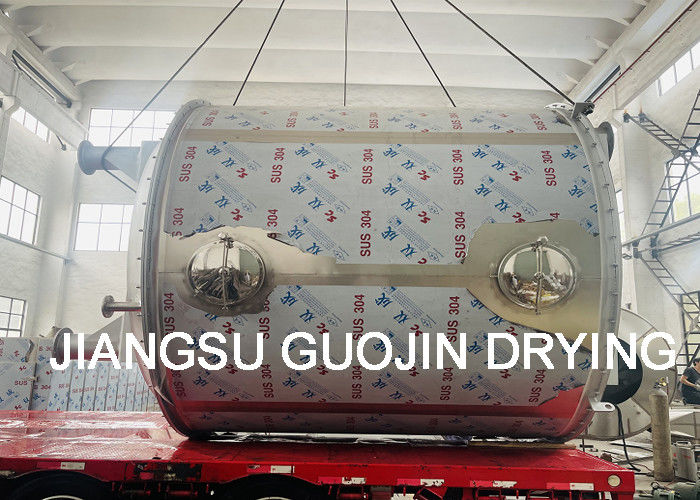

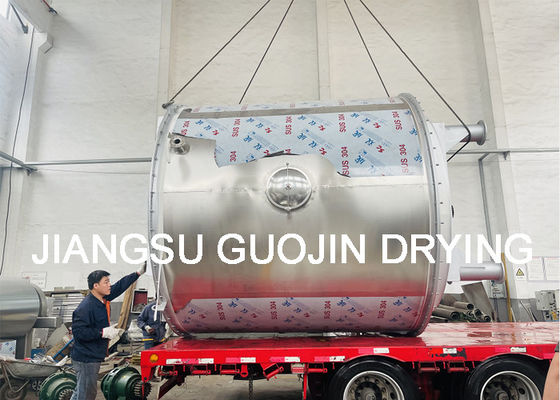

PLG kontinuierliche Scheibenplatte Trockner Show
