Thermisches Öl-indirekte Heizungs-Vakuumpaddel-trockenere Ausrüstung für Schlamm
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Guojin |
| Zertifizierung: | ISO |
| Modellnummer: | CHPD-180 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Standardexportkarton |
| Lieferzeit: | 20-30DAYS |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 10 Sätze pro Monat |
|
Detailinformationen |
|||
| Item Name: | Thermal Oil Indirect-Heating Vacuum Paddle Dryer Equipment For Sludge | Application: | Industry Processing, Chemical processing |
|---|---|---|---|
| Model type: | CHPD-180 | Zertifizierung: | ISO9001 |
| Heat transfer area: | 180M2 | Effective volume: | ~20M3 |
| Material: | Stainless steel or carbon steel | Heating source: | Steam or Thermal oil |
| rotating speed: | 1~8 rpm | ||
| Hervorheben: | Indirekte Heizungs-Vakuumpaddel-Trockner,Thermischer Öl-Vakuumpaddel-Trockner 20RPM,Schlamm-Vakuumschleuder |
||
Produkt-Beschreibung
Ausrüstung für die Trocknung von Schlamm mit Thermoöl mit indirekter Vakuumheizung
Der Paddle-Trockner besteht aus zwei rotierenden Wellen mit eingewickelten Paddeln, einer abgedeckten Trocknungskammer, einem Antriebsmotor und einem Tragegestell.Der Trocknungsprozess wird in einer versiegelten Trocknungskammer abgeschlossen, um Verunreinigungen durch verdunsten.
Ein Paddle-Trockner ist ein Trocknungsprozessor mit indirekter Heizung. Das Wärmemedium kann Dampf, heißes Wasser oder thermisches Öl sein, das durch die hohlen Schächte fließen und über rotierende Verbindungen paddeln kann,mit einer Breite von mehr als 20 mm,Das nasse Material wird durch einen Schraubzucker gleichmäßig in die Trocknungskammer eingespeist.Das nasse Material wird vollständig gemischt und gerührt, um mit der heißen Oberfläche in Berührung zu kommen und sich in Richtung Entladung zu bewegen und Wärmeübertragung geschieht und die Feuchtigkeit verdunstet schnell.
- Ich weiß.
Arbeitsprinzip des Produkts
CHPD-Reihe Paddle Dryer / Prozessor sind hoch effiziente, mechanisch aufgerührte, indirekte Wärmeübertragungsgeräte, die Wärme aus einer Prozessmasse hinzufügen oder entfernen.Kühlung, Pasteurisierung, Kristallisierung und Reaktion von Pasten, Kuchen, Pulvern und Granulat.
Die Abgase können durch Zyklon, Kondensator und Reiniger behandelt werden, um die Luftverschmutzung erheblich zu reduzieren.mit organischen Lösungsmitteln, die zurückgewonnen werden müssen, ist eine Vakuumkonstruktion verfügbar.
Um 1 kg Wasser zu verdampfen, benötigt man nur etwa 1,2 kg Dampf für Schlammmaterialien.
Produktmerkmal
- Einfach zu bedienen.
- Er erfordert nur minimale Aufmerksamkeit.
- Einfache Instrumente überwachen den Prozess
- Hohe Effizienz
- geringes Abgasvolumen
Niedrige Wartungskosten
- für hohes Drehmoment und niedrige Betriebsgeschwindigkeiten ausgelegt
- Einfache, langlebige Konstruktion für leichte und unterhaltsarme Wartung
- Keine inneren Teile, die angepasst oder gewartet werden müssen
- Kein Kontakt von Metall zu Metall.
- Wellen, Kissenblocklager und Antriebskomponenten sind für eine lange Lebensdauer unter schwierigen Bedingungen konzipiert und gewährleisten eine langfristige mechanische Integrität
- Robuste Rahmen unterstützt Split-Kissen-Blocklager
- Füllboxen mit Fettverschmutzung; verschiedene Dichtungsformen sind erhältlich
Niedrige Installationskosten
- Kompakte Struktur
- Kleines Abgassystem
- Verzögerung der Baugröße durch Verlagerung der vertikalen Wellen
Technischer Vorteil
1) hoher thermischer Wirkungsgrad von bis zu 95%
2) Das Wärmeübertragungsmedium kommt nicht in Kontakt mit dem Produkt.
3) Für den Transport des Produkts wird kein Gas eingesetzt.
4) Präzise Temperaturkontrolle
5) Einheitliche Produktqualität durch Mischen und Befördern des Produkts
6) Kontinuierlicher Prozess auf einer einmaligen Basis
7) Hohe Wärmeübertragungsfläche gegenüber Prozessvolumenverhältnis - reduzierte Bodenfläche
8) Einfach zu bedienen, erfordert nur minimale Aufmerksamkeit
9) Bei der Verarbeitung brennbarer Stoffe sicherer als die direkte Trocknung
10) Einfaches und langlebiges Design für einfache und unterhaltsarme Wartung
11) Doppelrotative Schächte mit einzigartigen Vermischungsscheiben sorgen für eine enge Mischung, eine gleichmäßige Wärmeübertragung, eine hohe Wärmeübertragung und eine Selbstreinigung.Eine große Wärmeübertragungsfläche im Verhältnis zum Volumen wird durch die Verwendung von Hohlscheiben und einem mit einer Verkleidung versehenen Behälter erreichtDas Ergebnis ist eine kompakte Maschine mit weniger Platzbedarf und geringeren Installationskosten.
12) Der Paddle Dryer der Serie CHPD transportiert Material, unabhängig von seinen Handling-Eigenschaften.Vorkonditionierung des Futters durch Mischen mit recyceltem TrockenproduktDies führt zu geringeren Kapital-, Betriebs- und Wartungskosten.
Anwendung des Produkts
Blade-Trockner wurden erfolgreich in Lebensmitteln, Chemie, Petrochemie, Farbstoffen, Industrieschlamm und anderen Bereichen verwendet.Mischfunktionen ermöglichen es, die folgenden Einheitsvorgänge durchzuführen:: Kalzinierung (niedrige Temperatur), Kühlung, Trocknung (Lösungsmittelrückgewinnung), Erwärmung (Schmelzen), Reaktion und Sterilisation.das effektive Volumen pro Flächeneinheit der Wärmeübertragung steigt, wodurch die Verarbeitungszeit verkürzt wird. Wärmeübertragungsoberflächen in keilförmigen Klingen mit selbstreinigender Funktion. Komprimierungs-Expansionsmischfunktionen sorgen dafür, dass das Material gleichmäßig gemischt wird.Material entlang der Achse in eine Bewegung "Plugflow", in der axialen Zone, die Materialtemperatur, Luftfeuchtigkeit, Mischen ein sehr geringer Grad der Steigung.
Technische Parameter
| Modell | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| Wärmeübertragungsfläche ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| Wirkungsvolumen ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| Geschwindigkeitsbereich ((rpm)) | 5 bis 20 | 5 bis 20 | 5 bis 20 | 5 bis 20 | 5 bis 20 | 5 bis 10 | 5 bis 10 | 5 bis 10 | 5 bis 10 | 1 bis 8 | 1 bis 8 | 1 bis 8 | 1 bis 8 |
| Übertragungsleistung ((kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| Gerätebreite ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| Gesamtbreite ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| Länge der Ausrüstung ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| Gesamtlänge ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| Mittelhöhe ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| Gesamthöhe der Ausrüstung ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
Skizze der Struktur

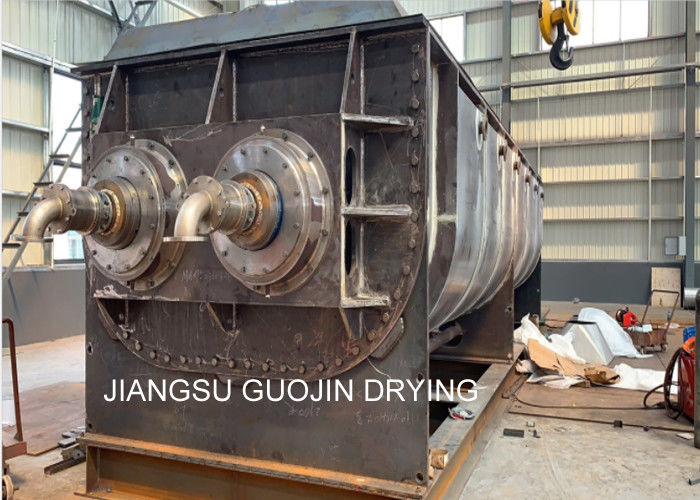

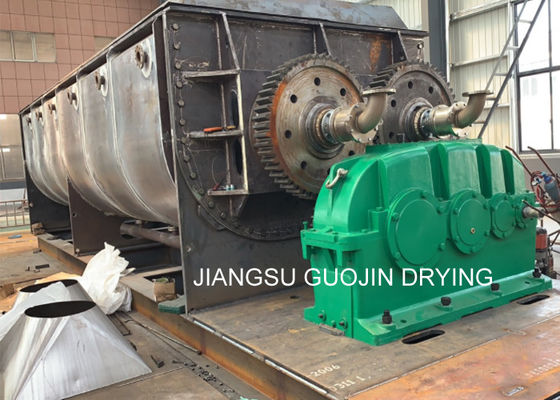

Produktschau
