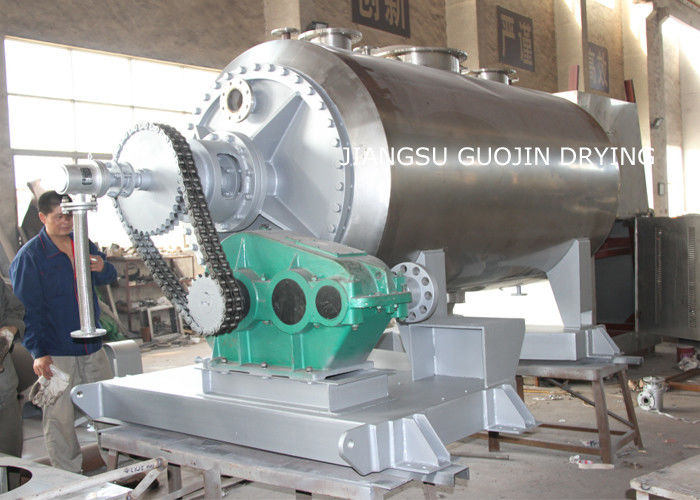

Organischer löslicher Drehvakuumrührstangen-Trockner 600L
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Guojin |
| Zertifizierung: | ISO |
| Modellnummer: | HVRD-1000 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Standardexportkarton |
| Lieferzeit: | 20-30DAYS |
| Versorgungsmaterial-Fähigkeit: | 10 Sätze pro Monat |
|
Detailinformationen |
|||
| Item Name: | Organic Solvent Rotary Vacuum Rake Drying Machine | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-1000 | Working volume: | 600 L |
| Cylinder size: | 800x2000 mm | Stirring revolution: | 10 rpm |
| Power: | 5.5 kw | Jacket design pressure: | <0.3 Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 4.5+1.5 M2 |
| Heating source: | Electrical, Steam,Natural gas or other | ||
| Hervorheben: | Organischer löslicher Vakuumrührstangen-Trockner,Vakuumrührstangen-Trockner 600L,Drehvakuumtrockner 600L |
||
Produkt-Beschreibung
Maschine zur Trocknung mit organischem Lösungsmittel
Die Vakuumtrocknungsgeräte sind eine neue Art hocheffizienter horizontaler Vakuumtrocknungsgeräte.Die Jacke überträgt die Wärme über Leitung oder Strahlung auf die Innenwand der SchaleDie getrockneten Materialien werden durch eine Öffnung in der Mitte der Maschinenschale in den Trockner gegeben.Die Oberfläche, die mit der Innenwand der Schale in Berührung kommt, aktualisiert sich ständig, was zu einer hohen Trocknungsrate und einheitlichen Fertigprodukten führt.
Produktstruktur
2.1 Der Ladeszylinder der Rohstoffe ist mit einer Heizungsschicht ausgestattet, und außerhalb der Schicht ist eine Wärmedämmungsschicht, die die Wärmeübertragung verhindert, vorhanden.und auch den Wärmeverlust reduzierenDas Auslassloch ist mit dem unteren Teil des Zylinders ausgestattet, auf dem oberen Teil des Zylinders mit zwei Zufuhrlöchern und einem Luftabgas-Ausgang.die Rohstoffe sollten gleichmäßig aus den beiden Futterlöchern gespeist werden;Die maximale Zufuhrkapazität sollte 80% nicht überschreiten, sonst wird die reibungslose Ausleitung der Gasverdampfung beeinträchtigt.Wenn das klebrige Rohmaterial sich ernährtDie Zufuhrkapazität sollte verringert werden, um eine Überlastung des Antriebsmotors und Schäden an der Ausrüstung zu vermeiden.
2.2 In der Mitte des Zylinders wird eine Hohlwelle eingesetzt, in der ein Heizmedium (wie heißes Leitöl oder heißes Wasser) in die Welle gelegt wird.
2.3 Auf der Hohlwelle, die mit Ruderblättern mit einem bestimmten Winkel verteilt ist, sind die Ruderblätter auch in der übertragenen Heizung hohl.Ein- und Ausgang der heißen Ölleitung sind im Inneren der Klingen ausgestattet,um die Wärmeübertragungseffizienz während des Trocknens zu gewährleisten
2.4 Dichtungen: Verpackungsdichtungen befinden sich in der Welle und im Zylinder.
2.5 Getriebe: Mit Ausnahme der speziellen Modelle verwenden wir normalerweise den Ketten- oder Getriebe-Gang.mit einer Breite von mehr als 20 mm,, um die Anforderungen an die radiale und axiale Kraft zu erfüllen.
Merkmale der Produktstruktur
Der Trockner ist einfach zu bedienen, das Material leicht zu kontrollieren, die Arbeitsintensität der Arbeiter stark zu reduzieren, reduzieren auch die Materialverschmutzung im Trocknungsprozess zur gleichen Zeit.
1. Reduktor: der Reduktor, der auf der rechten Seite der Maschine installiert ist. Der Motor wird durch die Riemenscheibe und den V-Gürtel zum Getriebe, die Spindeldrehung zu den Rake-Zähnen,und schließlich der Zylinder gedreht und erhalten Geschwindigkeit von 6 ~ 10 r / min.
2. Die Motorbasisvorrichtung: Der Motor wurde auf der rechten Seite der Aktivitätsplatte montiert, kann nach oben und unten eingestellt werden, so daß der V-Gürtel fest passt.
3Elektrische Steuerung (EU-Standard): Alle elektrischen Steuerungen, Tasten, Lichter sind in der Steuerungsanlage installiert, die Bedienung kann anhand der Anweisungen auf dem Schirm gesteuert werden.Die positive und die umgekehrte Drehrichtung der Rührwelle kann entsprechend den Eigenschaften des Materials eingestellt werdenIm Allgemeinen kann es in etwa 5 Minuten gesteuert werden (d. h. nach 5 Minuten Halt und 5 Minuten Rückwärtsfahren).
4.Vakuumrohr: Wird verwendet, um das Lösungsmittel (oder Wasser) der Zylinderverdampfung zu extrahieren.
5Versiegelte Struktur: Die Spindel an beiden Enden sind mit PTFE versiegelt, die im Vakuum versiegelt wird, um eine gute Versiegelung zu erzielen.
6.Die Mischwelle mit Edelstahldickenwand, Rake Arm Rake Zähne sind aus Edelstahl nahtlos Edelstahlplatte.
Anwendung des Produkts
Die Vakuumtrockner sind für das Trocknen von Schlamm, pastigem, pulverförmigem Material, thermosensitiven Materialien, die bei niedrigen Temperaturen getrocknet werden müssen, leicht oxidierenden Materialien,sowie explosive StoffeDiese Vakuumtrocknungsgeräte werden in der pharmazeutischen Industrie, in der Nahrungsmittelindustrie, in der Lebensmittelindustrie, in der Chemieindustrie und in anderen Branchen eingesetzt.
Arbeitsprinzip des Produkts
HVRD Vakuum Harrow Trockner ist eine neue Art von intermittierenden Vakuum Trocknungsanlage, nasse Material durch Leitungsverdampfung, mit Schaber Rührer Material auf heiße Oberfläche entfernen,und bewegen sich im Behälter, um einen Zirkulationsfluss der Wasserverdampfung durch Vakuumpumpe zu bilden.
Technische Parameter
| Artikel 1 | Typ | ||||||||
| Name der Einheit | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| Arbeitsvolumen (L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Größe im Zylinder ((mm)) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| Umdrehung (rpm) | 10 bis 15 | 10 | 8 bis 10 | 5 | 5 | 5 | |||
| Leistung ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Konstruktionsdruck der Jacke (Mpa) | < 03 | ||||||||
| Druck im Zylinder ((Mpa) | - 0,09 bis 0.096 | ||||||||
| Wärmeübertragungsfläche ((m2) | 2.4+1 | 3.2+1.2 | 4.5+1.5 | 5.6+1.8 | 7.5+2.2 | 9+2.5 | 14+3.5 | 21.6+5.5 | 24.3+5.5 |
Produktflussdiagramm

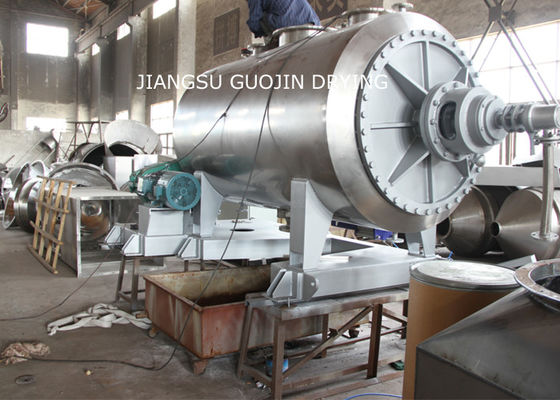

Produktschau
Elektrische, Dampf-, Erdgas- oder andere
