Ununterbrochener 2200mm 2000mm Disketten-Trockner der Schlammtrocknungs-mit 24 Schichten
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Guojin |
| Zertifizierung: | ISO |
| Modellnummer: | CPD-2200/24 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Standardexportkarton |
| Lieferzeit: | 20-30DAYS |
| Versorgungsmaterial-Fähigkeit: | 10 Sätze pro Monat |
|
Detailinformationen |
|||
| Item Name: | Continual Plate Sludge Drying Continuous Disc Dryer | Model Type: | CPD-2200/24 |
|---|---|---|---|
| Layers: | 24 | Application: | Industry processing |
| Big disc diameter: | 2200mm | Small disc diameter: | 2000mm |
| Dryer diamter: | 2820mm | Height: | 7561mm |
| Drying area: | 73.9M2 | Power: | 11 |
| Material: | Stainless Steel, Carbon Steel | Heating source: | Electricity,Steam,Gas |
| Hervorheben: | Schlammtrocknungs-ununterbrochener Disketten-Trockner,2000mm Disketten-Trockner,2200mm Disketten-Heißlufttrocknungs-Maschine |
||
Produkt-Beschreibung
Kontinuierliches Trocknen von Schlammplatten Kontinuierliches Scheibentrockner
Auf der Grundlage des intermittierenden Rührtrockners ist ein Scheibenplattentrockner eine Art mehrschichtiger festes, hohles, kreisförmiges Trägerscheibe, das durch kontinuierliche Verbesserung entwickelt wurde.die durch kontinuierliche Verbesserung entwickelt wirdBei der Wärmeleitung wird das auf die Oberfläche der Scheibe gelegte nasse Material indirekt erhitzt.und der nasse Teil des Walzmaterials wird unter der Betriebstemperatur durch Drehen der Rake und der Rake verdunstet, und der Dampf wird mit dem Abgas der Anlage entladen, so daß die qualifizierten trockenen Fertigprodukte kontinuierlich am Boden der Anlage gewonnen werden.
CPD-Durchlaufscheiben-Trockner Arbeitsprinzip
Das nasse Material wird kontinuierlich in die erste Trocknungsschicht auf der Oberseite des Trockners eingespeist.Es wird gedreht und durch Rake gerührt werden, wenn der Rake Arm dreht und fällt bis zum äußeren Rand der großen Trocknungsplatte entlang der exponentiellen spiralförmigen LinieDas Material wird von der kleinen Trocknungsplatte an ihre äußere Kante bewegt und auf die äußere Kante der großen Trocknungsplatte unten fallen.Sowohl kleine als auch große Trocknungsplatten sind abwechselnd angeordnet, so dass die Materialien durch den Trockner kontinuierlich gehen könnenDas Wärmemedium kann gesättigter Dampf, heißes Wasser oder thermisches Öl sein.Die getrockneten Materialien fallen von der letzten Schicht der Trocknungsplatte auf den Boden des Trockners und werden dann durch Rechen zum Abfluss abgeleitetDie Materialfeuchtigkeit wird aus dem Auspuffanschluss auf der Oberdecke entfernt.Die getrockneten Materialien werden aus der unteren Schicht entlassen.Die Trocknungsfähigkeit kann verbessert werden, wenn der Trockner mit ergänzenden Einrichtungen wie Flossenheizung, Kondensator für Lösungsmittelentnahme, Taschenstaubentferner, Rückkehr- und Mischmechanismus, Zugventilator,und usw..
Eigenschaft des CPD-Durchlaufscheiben-Trockner
1Einfache Regulierung, hohe Anwendbarkeit, sehr einfacher Start-Stop-Betrieb.
2. Jede Schicht der Trocknungsplatte kann separat in heiße/kalte Medien eingespeist werden, und die Materialtemperaturkontrolle ist genau.
3Die Aufenthaltszeit der Materialien kann genau eingestellt werden.
4Die Materialströmungsrichtung ist einheitlich, es gibt keine Rückmischung, die Trocknung ist einheitlich und die Qualität stabil.
5Die Rake-Klinge, die das Material nach Beendigung der Fütterung überträgt, kann das Material schnell im Trockner entleeren.
6Eine sorgfältige Reinigung und Beobachtung der Ausrüstung kann durch spezielle große Kontrolltüren und Spiegel durchgeführt werden.
7Die Materialschicht ist sehr dünn, die Spindelgeschwindigkeit ist gering, die installierte Leistung des Systems ist gering und der Stromverbrauch ist gering.
8Die Betriebsumgebung ist gut, das Lösungsmittel kann zurückgewonnen werden und der Staubgehalt der Abgase ist sehr gering.
9Es kann im Vakuum betrieben werden, insbesondere für die Trocknung hitzeempfindlicher Materialien.
10. Der Trockner wird als Ganzes hergestellt. Er muss nur angehoben und positioniert werden. Er ist sehr einfach zu installieren und zu lokalisieren.
11. Trocknungsplatten und vertikale Anlage nehmen eine kleine Fläche ein.
Technische Parameter für CPD-Durchlaufscheiben-Trockner
1Trocknungsfach.
- Konstruktionsdruck: in der Regel 0,4 MPa und maximal 1,6 MPa.
- Maximaler Betriebsdruck: im allgemeinen ≤ 0,4 MPa und maximaler Betriebsdruck von 1,6 MPa.
- Wärmequelle: Dampf, heißes Wasser oder thermisches Öl: Bei 100°C der Trocknungsplatten ist heißes Wasser als Wärmequelle zu verwenden.4Mpa oder Dampfgas, wenn die Trocknungsplatten 100°C bis 150°C haben■ Verwenden Sie thermisches Öl, wenn die Trocknungsplattentemperatur 150°C bis 320°C beträgt;
2Materialübertragungssystem
- Umdrehung der Hauptwelle: 1 bis 10 U/min, elektromagnetische oder Transduzorstimmungen.
- Rakearm: 2 bis 8 Rakearme werden an der Hauptwelle an jeder Schicht befestigt.
- Rakeblatt: Die Rakeblätter sind an den Rakearmen angeschlossen und schweben mit der Oberfläche der Platte.
- Rollen: Bei Material, das leicht zu agglomerieren ist oder geschliffen werden muss, sind die Rollen an geeigneten Stellen zu platzieren, um den Wärmeübergang und den Trocknungsprozess zu verstärken.
3Drei Arten von Trocknerkörpern: Normaldruck, versiegelt und Vakuum
- Normaldruck: Der Trocknerkörper ist zylindrisch oder achteckig und die Struktur kann integriert oder getrennt werden.
- Versiegelt: Der Trocknerkörper ist zylindrisch und kann den inneren Druck von 5 KPa aushalten.
- Vakuum: Der Trocknerkörper ist zylindrisch und der Konstruktionsdruck beträgt 0,1 MPa.
4Luftheizung
Die Luftheizung wird in der Regel verwendet, um größere Anforderungen an die Verdunstungskapazität zu erfüllen, um die Trocknungswirksamkeit zu erhöhen.
Technische Parameter für CPD-Durchlaufscheiben-Trockner
| Typ | Durchmesser ((mm) | Höhe ((mm) | Fläche der trockenen (m2) | Leistung ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

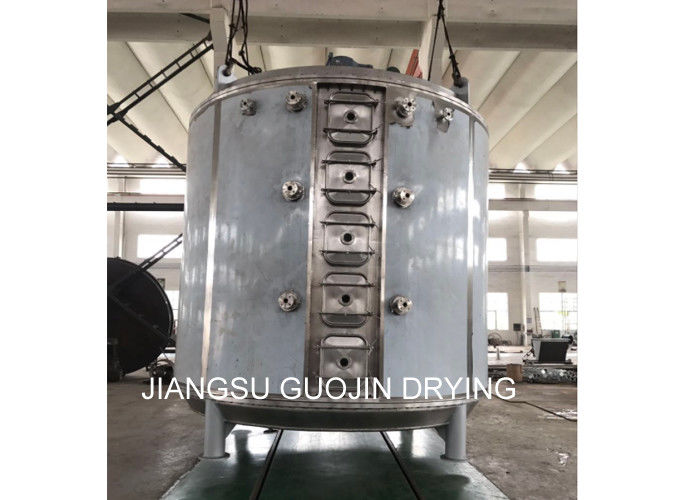

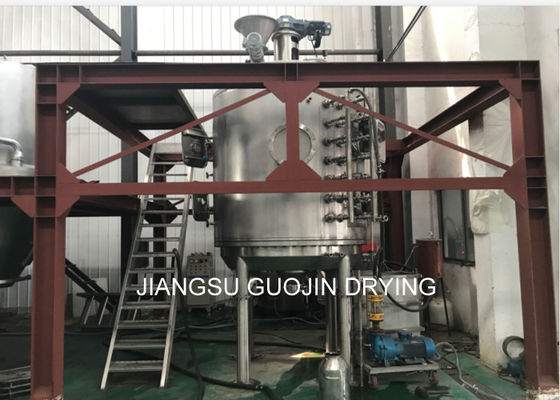

CPD kontinuierliche Scheibenplatte Trockner Show
