Disketten-Trockner 8.2M2 der Pharmaindustrie-10 der Schicht-1200mm 1000mm
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Guojin |
| Zertifizierung: | ISO |
| Modellnummer: | CPD-1200/10 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Standardexportkarton |
| Lieferzeit: | 20-30DAYS |
| Versorgungsmaterial-Fähigkeit: | 10 Sätze pro Monat |
|
Detailinformationen |
|||
| Item Name: | 10 Layers 1200mm Disc diameter Pharmaceutical Continuous Disc Plate Dryer | Model Type: | CPD-1200/10 |
|---|---|---|---|
| Layers: | 10 | Application: | Pharmaceutical Processing |
| Big disc diameter: | 1200mm | Small disc diameter: | 1000mm |
| Dryer diamter: | 1865mm | Height: | 4137mm |
| Drying area: | 8.2M2 | Power: | 1.5 |
| Material: | Stainless steel or carbon steel | Heating source: | Electricity or Steam |
| Hervorheben: | 1000mm Disketten-Trockner,1200mm Disketten-Trockner,Platten-Trockner 8.2M2 |
||
Produkt-Beschreibung
10 Schichten 1200 mm Scheiben Durchmesser Pharmazeutische kontinuierliche Scheibenplattentrockner
Der kontinuierliche Scheibentrockner der CPD-Serie ist eine leistungsstarke Leitungsanlage und kontinuierliche Trocknungsanlage.,geringer Energieverbrauch, geringe Fläche, einfache Konfiguration, einfache Bedienung und Steuerung sowie gute Betriebsumgebung usw.Es kann weit verbreitet im Trocknungsprozess in den Bereichen Chemie, pharmazeutische, landwirtschaftliche, Lebensmittel, Futtermittel und andere Industriezweige.
Es gibt drei Haupttypen: normalen Drucktyp, geschlossenen Typ und Vakuumtyp; und vier Haupttypen: 1200, 1500, 2200, 2500 und 3000; und drei Arten von Materialstufen, A (Kohlenstoffstahl),B (Verwendung von Edelstahl für den Kontaktbereich des Materials), und C (Edelstahl für den Kontaktbereich, Dampfleitungen, Hauptwelle und Stützungen sowie Auskleidungen für Zylinderkörper und Oberdeckel).Das Trocknungsgebiet des Trockners beträgt 4 bis 180.Wir haben Hunderte von Modellen mit Hilfsgeräten hergestellt, die für alle Kunden verfügbar sind.- Ich weiß.
CPD-Durchlaufscheiben-Trockner Arbeitsprinzip
Das nasse Material wird kontinuierlich von einem Futter auf die oberste Platte des Trockners eingespeist.Die rotierenden Transportarme mit Pflügen transportieren das Material in einem Spiralmuster über die beheizte Oberfläche der PlatteAuf diese Weise wird das Produkt wiederholt umgedreht und kommt häufig mit der Trocknungsoberfläche in Berührung.wo es über den Rand auf die große Platte direkt darunter fälltAuf dieser Platte wird das Material nach innen zur zentralen Öffnung bewegt, durch die das Material auf die nächste kleine Platte fällt.Das Material wird kontinuierlich durch den Trockner transportiert.Das getrocknete Material fällt von der letzten Platte auf die unterste Oberfläche der Trocknungskammer, wo es mit Pflügen zum Abflusskanal gebracht wird.Die Feuchtigkeit wird beim Transport durch den Trockner aus dem Material verdunstetGleichzeitig wird die heiße Luft nach dem Filtern und Erhitzen in die Trocknungskammer geblasen.Die Temperatur der heißen Luft ist ähnlich wie die Temperatur der Platten und ihre Hauptfunktion besteht darin, die Feuchtigkeit aus dem Material zu transportierenDas nasse Gas wird nach dem Filtern in die Luft abgelassen.
Eigenschaft des CPD-Durchlaufscheiben-Trockner
(1) einfache Bedienung, breite Anwendung
1. Regeln Sie die Materialdicke, die Drehgeschwindigkeit der Hauptwelle, die Anzahl der Harrow-Arme, den Stil und die Größen der Harrow, um den besten Trocknungsvorgang zu erreichen.
2Jede Schicht der Trocknungsplatte kann mit heißen oder kalten Medien einzeln versorgt werden, um heiße oder kalte Materialien zu erhitzen und die Temperaturkontrolle genau und einfach zu machen.
3Die Aufenthaltszeit der Materialien kann genau eingestellt werden.
4Einfach fließende Richtung der Materialien ohne Rückfluss und Mischen, einheitliche Trocknung und stabile Qualität, keine Neuaufmischung erforderlich.
(2) Einfache und einfache Bedienung
1Der Start und die Haltestelle des Trockners sind ganz einfach.
2Nach dem Stopp der Materialzufuhr können sie leicht mit Harren aus dem Trockner entladen werden.
3- Eine sorgfältige Reinigung und Beobachtung kann innerhalb der Ausrüstung durch ein großes Sichtfenster durchgeführt werden.
(3) Niedriger Energieverbrauch
1. Dünne Schicht von Materialien, geringe Schnellgeschwindigkeit der Hauptwelle, geringe Leistung und Energie, die für das Transportsystem von Materialien erforderlich sind.
2- Trocknen durch Wärmeleitung, so dass es eine hohe Heizleistung und einen geringen Energieverbrauch hat.
(4)Gute Betriebsumgebung, Lösungsmittel können zurückgewonnen werden und Pulverentladungen erfüllen die Anforderungen an die Abgase.
1Normaldruck: Da der Luftstrom in der Ausrüstung mit geringer Geschwindigkeit fließt und die Feuchtigkeit im oberen Teil hoch und im unteren Teil niedrig ist, konnte Staubpulver nicht an die Ausrüstung schweben.so gibt es fast kein Staubpulver in der Schwanzgas ausgeladen aus der feuchten Entladung Hafen auf der Oberseite.
2. geschlossener Typ: mit einer Lösungsmittelwiederherstellungsvorrichtung ausgestattet, mit der organisches Lösungsmittel leicht aus feuchtem Trägergas zurückgewonnen werden kann.und Stickstoff können als feuchtes Trägergas in geschlossenem Umlauf für Brennstoffe verwendet werden, Explosion und Oxidation sowie giftige Stoffe für einen sicheren Betrieb.
3- Vakuumtyp: Wenn der Tellertrockner im Vakuum arbeitet, eignet er sich besonders für das Trocknen hitzeempfindlicher Materialien.
(5) Einfache Montage und geringe Fläche.
1Da der Trockner für die Lieferung als Ganzes vorhanden ist, ist es recht einfach, ihn nur durch Heben vor Ort zu installieren und zu reparieren.
2Da Trocknungsplatten in Schichten angeordnet und vertikal installiert werden, benötigt man nur eine geringe Fläche, obwohl die Trocknungsfläche groß ist.
CPD-Durchlaufscheiben-Trockner
1.Trocknungsplatte
(1) Abbaudruck: allgemein 0,4 MPa, max. kann 1,6 MPa erreichen.
(2) Arbeitsdruck: allgemein weniger als 0,4 MPa, maximal 1,6 MPa.
(3) Heizmedium:Dampf, heißes Wasser, Öl. Wenn die Trocknungsplatten° 100°C sind, kann heißes Wasser verwendet werden; bei 100°C bis 150°C wird es gesättigter Wasserdampf ≤ 0,4MPa oder Dampfgas sein,und bei 150°C bis 320°C, wird es Öl sein; wenn > 32 C wird es elektrisch, mit Öl oder geschmolzenem Salz erhitzt.
2.Materialübertragungssystem
(1) Hauptwellenumdrehung: 1~10r/min, elektromagnetische Schaltung des Wandlers.
(2) Harrow Arm: Es gibt 2 bis 8 Stück Arm, die auf der Hauptwelle an jeder Schicht befestigt werden.
(3) Harrow-Klinge: Sie schwebt mit der Oberfläche der Platte zusammen, um die Klinge zu umgeben, um den Kontakt zu behalten.
(4) Walzen: Bei den leicht agglomerierenden oder bei Schleifverfahren verwendeten Erzeugnissen können die Wärmeübertragung und das Trocknen
Verstärkt durch Anbringen von Rollen an den entsprechenden Stellen.
3- Schale.
Es gibt drei Arten für die Option: Normaldruck, versiegelt und Vakuum
(1) Normaldruck:Zylinder oder achtseitiger Zylinder, es gibt ganze und dimidiate Strukturen.kann auch in der äußeren Hülle sein.
(2) Versiegelt: Zylindrische Hülle, die den inneren Druck von 5 kPa aushalten kann, die Hauptschächte des Ein- und Ausgangs von Heizmedien können sich innerhalb oder außerhalb der Hülle befinden.
(3) Vakuum: Zylindrische Hülle, die den äußeren Druck von 0,1 MPa aushalten kann.
4- Luftheizung.
Normal für die Anwendung einer großen Verdunstungskapazität zur Erhöhung der Trocknungseffizienz.
Anwendung von CPD-Durchlaufscheiben-Trocknern
Trocknung, Wärmezerlegung, Verbrennung, Kühlung, Reaktion und Sublimation:
1. Organische Chemikalien
2Mineralchemikalien
3. Pharmazeutische und Lebensmittel
4Futtermittel und Düngemittel
Technische Parameter für CPD-Durchlaufscheiben-Trockner
| Typ | Durchmesser ((mm) | Höhe ((mm) | Fläche der trockenen (m2) | Leistung ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

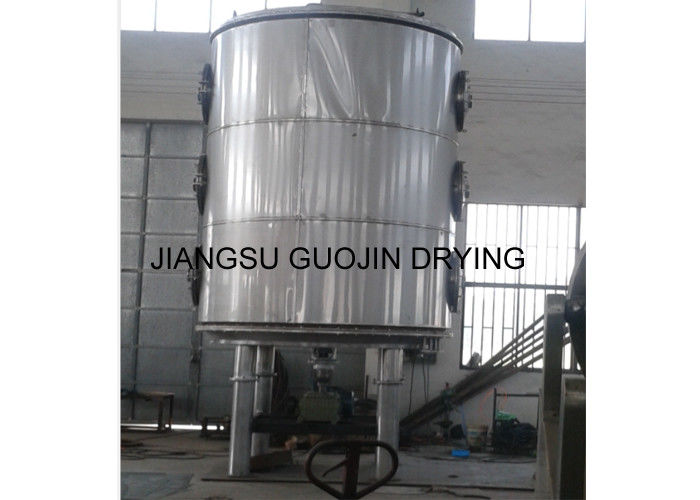

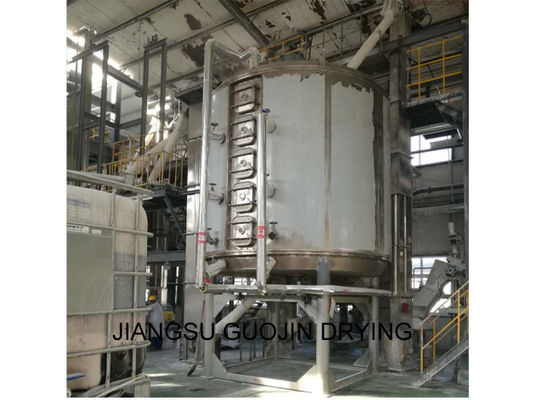

CPD kontinuierliche Scheibenplatte Trockner Show
