4 Vakuum-Tray Dryer Withs GMP der Schicht-SS304 Entwurf

35-150 Grad Betriebstemperatur Industrielle Vakuum-Tray-Trockner

In der Trocknungskammer wird das Material unter Vakuum getrocknet, wobei der Siedepunkt der Materiallösung abnimmt.Es wird den Anstoß für Wärme und Massenwechsel erhöhenDaher kann es für bestimmte Wärmeaustauschmenge den Wärmeaustauschbereich des Verdampfers sparen.

Das Material befindet sich während des Betriebs der Ausrüstung in statischem Zustand, was für die Aufrechterhaltung des Ausgangszustands des Materials von Vorteil ist.

Auf der Oberseite des pharmazeutischen Vakuumtrockners ist ein Heizsystem angeordnet, um das Problem der Rückkehr von kondensiertem Wasser zu lösen, außerdem ist eine Luftsaugung an der Seite angeordnet, um die Trocknungseffizienz zu verbessern.

Diese Ausrüstung kann zur Niedertemperaturtrocknung und zur Rückgewinnung organischer Lösungsmittel verwendet werden.Es eignet sich besonders für das Trocknen von Materialien, die beim Trocknen leicht mit Sauerstoff versehen werden.





Anwendung des Produkts

Der pharmazeutische Vakuumtrockner eignet sich für das Trocknen von thermisch empfindlichen Materialien, die leicht auflösbar sind, polymeriert oder bei höheren Temperaturen verschlechtert werden und in der pharmazeutischen, chemischen Industrie weit verbreitet sind.,Lebensmittel- und Elektronikindustrie.





Produktmerkmale

1- Trocknung von Pulver, kleinen Granulat und Schlammstoffen unter Vakuum, insbesondere für Materialien, die hitzeempfindlich sind, leicht oxidiert werden,Toxisch und die verdunstete Feuchtigkeit muss zurückgewonnen werden;

2Trocknungsbecher: 4-48 Becher

3. GMP-Konstruktion

5. Wärmequelle: Dampf oder heißes Wasser





Technische Parameter

Name	VTD-R-600	VTD-R-800	VTD-R-1000	VTD-R-1400	VTD-S-10	VTD-S-15	VTD-S-20
Innensehe der Trocknungskammer (mm)	Ø600x976	Ø800x1320	Ø1000x1530	Ø1400x2080	1500x1040x1200	1500 x 1400 x 1200	1500x1800x1200
Außengröße der Trocknungskammer ((mm)	750x950x1050	950x1210x1350	1150x1410x1600	1550 x 1900 x 2150	1676x1700x1564	1676x2060x1564	1676x2500x1564
Schichten von Backträgern	4	4	5	8	5	8	12
Inneres (mm)	85	100	100	100	120	120	120
Größe der Backplatte ((mm)	310x600x45	460x640x45	460x640x45	460x640x45	460x640x45	460x640x45	460x640x45
Menge der Backplatte	4	4	10	32	20	32	48
Arbeitsdruck innerhalb des Brennmittels (Mpa)	< 0784	< 0784	< 0784	< 0784	< 0784	< 0784	< 0784
Betriebstemperatur der Backunterstützung (oC)	35 bis 150	35 bis 150	35 bis 150	35 bis 150	35 bis 150	35 bis 150	35 bis 150
Grad des Vakuums im Inneren der Kammer beim Betrieb im Leerlauf ((Mpa)	- Oh, nein.1	- Oh, nein.1	- Oh, nein.1	- Oh, nein.1	- Oh, nein.1	- Oh, nein.1	- Oh, nein.1
Bei -0,1 Mpa und 110 oC Verdunstungsrate von Watt (kg/m2 Stunden)	7.2	7.2	7.2	7.2	7.2	7.2	7.2
Bei Verwendung eines Kondensators, Modell und Leistung der Vakuumpumpe (kw)	2X-15A 2 kW	2X-30A 3 kW	2X-30A 3 kW	2X-70A 5.5 kW	2X-70A 5.5 kW	2X-70A 5.5 kW	2X-90A 7.5 kW
Wenn der Kondensator nicht verwendet wird, Modell und Leistung der Vakuumpumpe ((kw)	SK-0.5 1.5 kW	SK-1 2.2KW	SK-1 2.2KW	SK-1 5.5 kW	SK-2 4 kW	SK-2 5.5 kW	SK-2 5.5 kW
Gewicht der Trocknungskammer ((kg)	250	600	800	1400	1400	2100	3200





Arbeitsprinzip

Der VTD-Serie-Vakuum-Regal-Tray-Trockner ist ein am häufigsten verwendeter statischer Kammertrockner unter Vakuum.Trays mit nassem Material werden in einem Trocknungsregal aufeinander gelegt..

Im Trocknungsverfahren wird ein Wärmemedium wie Dampf, heißes Wasser oder thermisches Öl mit dem Trocknungsregal verbunden, das Wärme auf das nasse Material überträgt.Der Siedepunkt der Feuchtigkeit ist viel niedrigerSo kann die Feuchtigkeit bei niedriger Temperatur verdunstet werden. Die Vakuumpumpe saugt die verdunstete Feuchtigkeit ständig aus, um den Trocknungsprozess zu beschleunigen.die Rohrkondensatoren und der Pufferbehälter sind für die Rückgewinnung der verdampften Feuchtigkeit ausgestattet,.

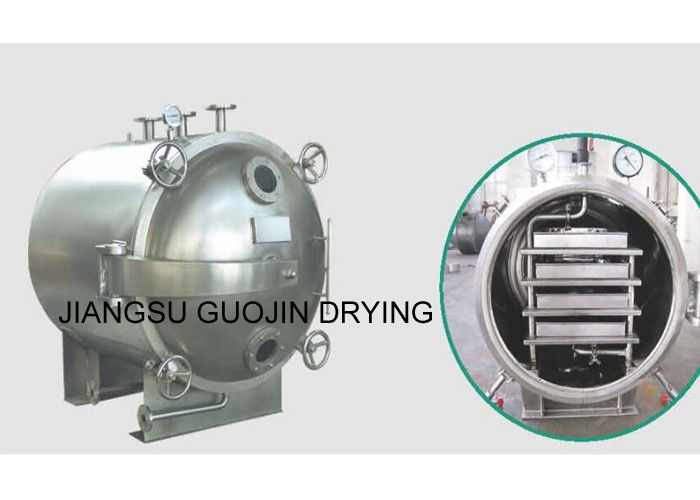

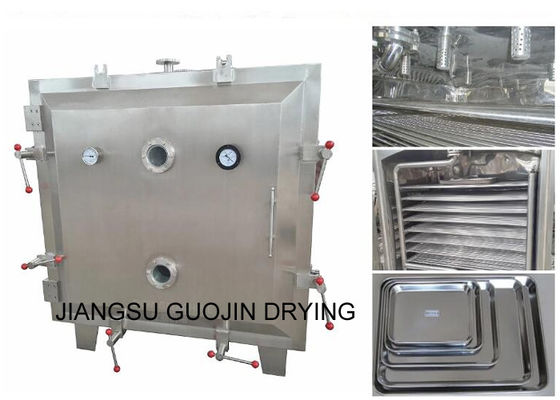

Produktschau
