Kupferoxid-horizontaler hohler Paddel-Trockner des Wärmeübertragungs-Bereichs-41M2
Produktdetails:
| Herkunftsort: | CHINA |
| Markenname: | Guojin |
| Zertifizierung: | ISO |
| Modellnummer: | CHPD |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Standardexportkarton |
| Lieferzeit: | 20-30DAYS |
| Versorgungsmaterial-Fähigkeit: | 10 Sätze pro Monat |
|
Detailinformationen |
|||
| Item Name: | Heat Transfer Area 41M2 Copper Oxide Horizontal Hollow Paddle Dryer | Application: | Sludge processing |
|---|---|---|---|
| Model type: | Sludge Paddle Dryer | Heat transfer area: | 41 M2 |
| Effective volume: | 2.8 M3 | Material: | Stainless steel |
| Heating source: | Electricity or Thermal Oil | Rotating speed: | 5-10 RPM |
| Transmission power: | 18.5KW | ||
| Hervorheben: | Kupferoxid-Höhlen-Paddel-Trockner,hohler Trockner des Paddel-41M2,Kupferoxid-Paddel-Trockner |
||
Produkt-Beschreibung
Wärmeübertragungsfläche 41M2 Kupfoxid Horizontales Hohles Paddeltrockner
Ein Paddle-Trockner ist eine Art schneller gerührter Trockner mit gerührtem Zellstoff in der Ausrüstung, um die nassen Materialien unter dem Rühren von Paddeln vollständig mit dem Wärmeträger und der heißen Oberfläche in Berührung zu bringen,so dass der Zweck des Trocknens erreicht wirdDie Struktur ist in der Regel horizontal, doppelsachsig oder vierachsig.Der heiße Lufttyp ist durch den Wärmeträger (wie heiße Luft) und das zu trocknende Material Kontakt und Trocknen.
Arbeitsprinzip des Produkts
Die Wärmeübertragungsfläche pro Einheit Wirkvolumen ist sehr groß.Die Temperatur des heißen Mediums liegt zwischen - 40 °C und 320 °C, die Dampf oder Flüssigkeit sein können, wie heißes Wasser, Wärmeübertragungsöl usw. Indirekte Leitungsheizung, ohne Luft zu tragen, um Wärme zu entnehmen, wird Wärme zur Erwärmung von Materialien verwendet.Der Wärmeverlust ist nur die Wärmeabgabe in die Umwelt durch die IsolationsschichtDie Wärmeübertragungsoberfläche der Keile hat eine Selbstreinigungsfunktion.mit einer Breite von mehr als 20 mm,Die Hülle des Zellstofftrockners ist des Typs Ω, und zwei bis vier hohle Mischwellen sind in der Hülle angeordnet.Die Hülle hat eine versiegelte Endhülle und eine obere Abdeckung, um das Leck von Stoffstaub zu verhindern.
Das Wärmeübertragungsmedium fließt durch den Schalenmantel und die hohle Mischwelle durch die Drehverbindung.Die hohle Mischwelle hat je nach Art des heißen Mediums eine unterschiedliche innere Struktur., um eine bessere Wärmeübertragung zu gewährleisten.
Produktmerkmal
Niedriger Energieverbrauch des Zellstoffblättertrockners: Aufgrund der indirekten Erwärmung ist keine große Luftmenge vorhanden, um die Wärme abzuziehen, und die Außenwand des Trockners ist mit einer Isolationsschicht versehen.die nur 1 benötigt.2 kg Dampf zur Verdampfung von 1 kg Wasser für Schlammmaterialien.
Niedrige Kosten für das Schneidtrocknersystem: Das effektive Volumen der Einheit hat eine große Wärmeübertragungsfläche, was die Bearbeitungszeit verkürzt und die Größe der Anlagen reduziert.Es reduziert die Baufläche und den Bauraum erheblich.
Eine breite Palette von Verarbeitungsmaterialien: Mit verschiedenen thermischen Medien kann es sowohl wärmeempfindliche Materialien als auch Materialien, die eine hohte Temperaturbehandlung erfordern, behandeln.Wärmeübertragungsöl, Warmwasser, Kühlwasser usw.
Es kann kontinuierlich oder intermittierend betrieben werden und kann in vielen Bereichen eingesetzt werden.
Kleine Umweltverschmutzung: Verwenden Sie keine Trägerluft, die Staubbelastung ist gering, die Verdunstung des Lösungsmittels ist sehr gering und leicht zu handhaben.Es kann für kontaminierte Materialien oder Lösungsmittelrückgewinnung verwendet werden.
Technischer Vorteil
1) hoher thermischer Wirkungsgrad von bis zu 95%
2) Das Wärmeübertragungsmedium kommt nicht in Kontakt mit dem Produkt.
3) Für den Transport des Produkts wird kein Gas eingesetzt.
4) Präzise Temperaturkontrolle
5) Einheitliche Produktqualität durch Mischen und Befördern des Produkts
6) Kontinuierlicher Prozess auf einer einmaligen Basis
7) Hohe Wärmeübertragungsfläche gegenüber Prozessvolumenverhältnis - reduzierte Bodenfläche
8) Einfach zu bedienen, erfordert nur minimale Aufmerksamkeit
9) Bei der Verarbeitung brennbarer Stoffe sicherer als die direkte Trocknung
10) Einfaches und langlebiges Design für einfache und unterhaltsarme Wartung
11) Doppelrotative Schächte mit einzigartigen Vermischungsscheiben sorgen für eine enge Mischung, eine gleichmäßige Wärmeübertragung, eine hohe Wärmeübertragung und eine Selbstreinigung.Eine große Wärmeübertragungsfläche im Verhältnis zum Volumen wird durch die Verwendung von Hohlscheiben und einem mit einer Verkleidung versehenen Behälter erreichtDas Ergebnis ist eine kompakte Maschine mit weniger Platzbedarf und geringeren Installationskosten.
Anwendung des Produkts
• Die Materialien aus der Lebensmittelindustrie, der chemischen Industrie usw. können getrocknet werden.
• Geeignet für Pulp, Pasten- oder Stromrohstoffe.
• Temperatursensormaterial, das bei niedriger Temperatur getrocknet werden muss.
• Rohstoffe, die leicht oxidiert oder explodiert werden können und starke Reiz- oder Toxizitäten aufweisen.
• Erfordernis zur Abnahme des organischen Lösungsmittels.
Technische Parameter
| Modell | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| Wärmeübertragungsfläche ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| Wirkungsvolumen ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| Geschwindigkeitsbereich ((rpm)) | 5 bis 20 | 5 bis 20 | 5 bis 20 | 5 bis 20 | 5 bis 20 | 5 bis 10 | 5 bis 10 | 5 bis 10 | 5 bis 10 | 1 bis 8 | 1 bis 8 | 1 bis 8 | 1 bis 8 |
| Übertragungsleistung ((kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| Gerätebreite ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| Gesamtbreite ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| Länge der Ausrüstung ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| Gesamtlänge ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| Mittelhöhe ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| Gesamthöhe der Ausrüstung ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |

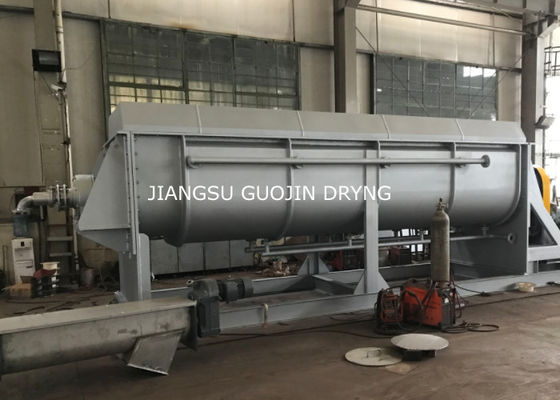

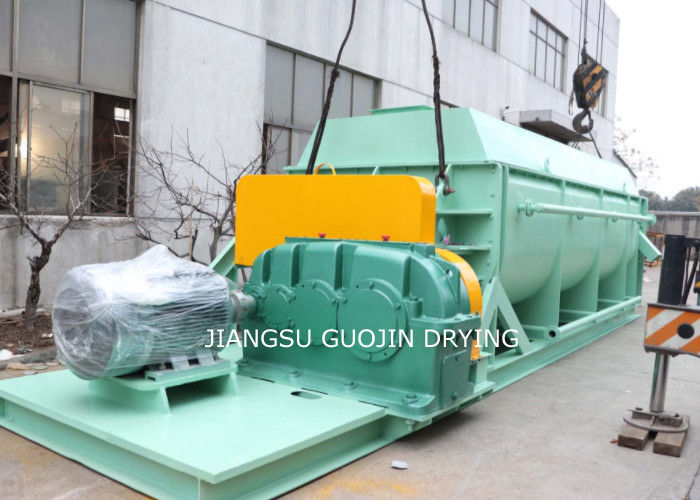

Produktschau
