Öl-Heizungs-Paddel-Trockner 4KW 9M2 thermischer für die chemische Verarbeitung
Produktdetails:
| Herkunftsort: | CHINA |
| Markenname: | Guojin |
| Zertifizierung: | ISO |
| Modellnummer: | CHPD |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Standardexportkarton |
| Lieferzeit: | 20-30DAYS |
| Versorgungsmaterial-Fähigkeit: | 10 Sätze pro Monat |
|
Detailinformationen |
|||
| Item Name: | Heat Transfer Area 9M2 Thermal Oil Heat Resource Industry Equipment Paddle Dryer | Application: | Chemical Processing, Industry processing |
|---|---|---|---|
| Model type: | Hollow Paddle Dryer | Heat transfer area: | 9 M2 |
| Effective volume: | 0.32 M3 | Material: | Stainless steel or carbon steel |
| Heating source: | Steam or Thermal oil | Rotating speed: | 5-20 RPM |
| Transmission power: | 4KW | ||
| Hervorheben: | Trockner des Paddel-9M2,Trockner des Paddel-4KW,Schleuder des Vakuum4kw |
||
Produkt-Beschreibung
Wärmeübertragungsfläche 9M2 Wärmeöl Wärme Ressourcen Industrie Ausrüstung Paddel Trockner
CHPD Continuous Hollow Paddle Trockner ist ein Trockner, der Materialien (organische,anorganische Partikel oder Pulvermaterial) mit einem drehenden, hohlen, keilförmigen Heizteil zur Wärmeübertragung direkt zu berührenEs ist keine Luft als Heizmedium erforderlich, die Luft ist nur ein Träger, um Dampf zu entfernen.
Arbeitsprinzip des Produkts
Produktmerkmal
Technischer Vorteil
1) hoher thermischer Wirkungsgrad von bis zu 95%
2) Das Wärmeübertragungsmedium kommt nicht in Kontakt mit dem Produkt.
3) Für den Transport des Produkts wird kein Gas eingesetzt.
4) Präzise Temperaturkontrolle
5) Einheitliche Produktqualität durch Mischen und Befördern des Produkts
6) Kontinuierlicher Prozess auf einer einmaligen Basis
7) Hohe Wärmeübertragungsfläche gegenüber Prozessvolumenverhältnis - reduzierte Bodenfläche
8) Einfach zu bedienen, erfordert nur minimale Aufmerksamkeit
9) Bei der Verarbeitung brennbarer Stoffe sicherer als die direkte Trocknung
10) Einfaches und langlebiges Design für einfache und unterhaltsarme Wartung
11) Doppelrotative Schächte mit einzigartigen Vermischungsscheiben sorgen für eine enge Mischung, eine gleichmäßige Wärmeübertragung, eine hohe Wärmeübertragung und eine Selbstreinigung.Eine große Wärmeübertragungsfläche im Verhältnis zum Volumen wird durch die Verwendung von Hohlscheiben und einem mit einer Verkleidung versehenen Behälter erreichtDas Ergebnis ist eine kompakte Maschine mit weniger Platzbedarf und geringeren Installationskosten.
Wärmequellen ((Temperatur bei 180oC - 250oC)
Dampfheizung
Der Dampf gelangt durch eine Drehverbindung in den Hohlschacht und verteilt sich gleichmäßig auf alle Paddeln.
Heizung mit heißem Öl (Wärmeflüssigkeit)
Das heiße Öl (Wärmeflüssigkeit) kommt durch eine Drehverbindung in den Hohlschacht und entweicht durch ihn.
Anwendung des Produkts
Blade-Trockner wurden erfolgreich in Lebensmitteln, Chemie, Petrochemie, Farbstoffen, Industrieschlamm und anderen Bereichen verwendet.Mischfunktionen ermöglichen es, die folgenden Einheitsvorgänge durchzuführen:: Kalzinierung (niedrige Temperatur), Kühlung, Trocknung (Lösungsmittelrückgewinnung), Erwärmung (Schmelzen), Reaktion und Sterilisation.das effektive Volumen pro Flächeneinheit der Wärmeübertragung steigt, wodurch die Verarbeitungszeit verkürzt wird. Wärmeübertragungsoberflächen in keilförmigen Klingen mit selbstreinigender Funktion. Komprimierungs-Expansionsmischfunktionen sorgen dafür, dass das Material gleichmäßig gemischt wird.Material entlang der Achse in eine Bewegung "Plugflow", in der axialen Zone, die Materialtemperatur, Luftfeuchtigkeit, Mischen ein sehr geringer Grad der Steigung.
Technische Parameter
| Modell | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| Wärmeübertragungsfläche ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| Wirkungsvolumen ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| Geschwindigkeitsbereich ((rpm)) | 5 bis 20 | 5 bis 20 | 5 bis 20 | 5 bis 20 | 5 bis 20 | 5 bis 10 | 5 bis 10 | 5 bis 10 | 5 bis 10 | 1 bis 8 | 1 bis 8 | 1 bis 8 | 1 bis 8 |
| Übertragungsleistung ((kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| Gerätebreite ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| Gesamtbreite ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| Länge der Ausrüstung ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| Gesamtlänge ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| Mittelhöhe ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| Gesamthöhe der Ausrüstung ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
Skizze der Struktur

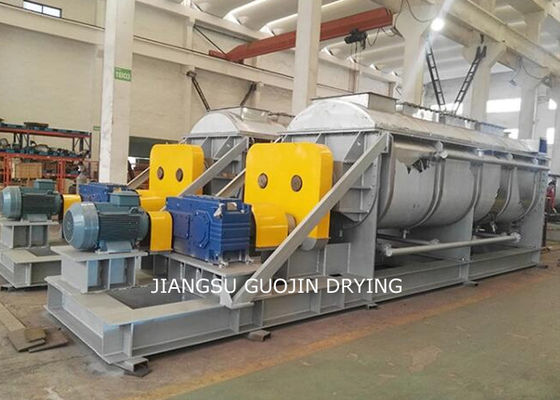

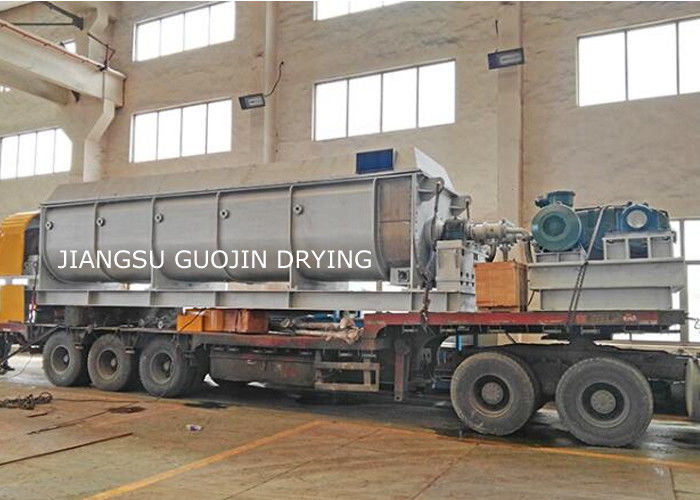

Produktschau
