HVRD-Reihen-horizontaler Vakuumrührstangen-Trockner für Paraformaldehyd-Trockner
Produktdetails:
| Herkunftsort: | CHINA |
| Markenname: | Guojin |
| Zertifizierung: | ISO |
| Modellnummer: | HVRD-500 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Standardexportkarton |
| Lieferzeit: | 20-30DAYS |
| Versorgungsmaterial-Fähigkeit: | 10 Sätze pro Monat |
|
Detailinformationen |
|||
| Item Name: | HVRD Series Horizontal Vacuum Rake Dryer For Paraformaldehyde Drying | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-500 | Working volume: | 300L |
| Cylinder size: | 600x1500mm | Stirring revolution: | 10-15rpm |
| Power: | 3kw | Jacket design pressure: | <0.3Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 2.4+1M2 |
| Heating source: | electrical, steam, natural gas or other | ||
| Hervorheben: | Vakuumtrocknende Ausrüstung,Vakuumtrockner |
||
Produkt-Beschreibung
HVRD-Serie Horizontale Vakuum-Rake-Trockner für Paraformaldehyd-Trocknen
Der Vakuum-Rake-Trockner ist eine neue Art von Trocknungsmaschine, die mit der Kombination des Trocknungsprinzips des Ruderblatttrockners mit einer höheren Trocknungseffizienz für eine Vielzahl von Rohstoffen entwickelt wurde.
Durch die innere Ausrüstung von Ruderblättern und -schrauben mit kontinuierlichem, axiales und radiales Mischen der Rohstoffe werden die zu trocknenden Materialien gleichmäßig getrocknet.wenn die Rohstoffe mit Mischblättern umgedreht wurden, beschleunigen sie den Kontakt der Materialien mit der Heizoberfläche des Trockners, so dass die Wärmeübertragung erhöht wird und die Feuchtigkeitsverdampfung fördert.
Produktstruktur
2.1 Der Ladeszylinder der Rohstoffe ist mit einer Heizungsschicht ausgestattet, und außerhalb der Schicht ist eine Wärmedämmungsschicht, die die Wärmeübertragung verhindert, vorhanden.und auch den Wärmeverlust reduzierenDas Auslassloch ist mit dem unteren Teil des Zylinders ausgestattet, auf dem oberen Teil des Zylinders mit zwei Zufuhrlöchern und einem Luftabgas-Ausgang.die Rohstoffe sollten gleichmäßig aus den beiden Futterlöchern gespeist werden;Die maximale Zufuhrkapazität sollte 80% nicht überschreiten, sonst wird die reibungslose Ausleitung der Gasverdampfung beeinträchtigt.Wenn das klebrige Rohmaterial sich ernährtDie Zufuhrkapazität sollte verringert werden, um eine Überlastung des Antriebsmotors und Schäden an der Ausrüstung zu vermeiden.
2.2 In der Mitte des Zylinders wird eine Hohlwelle eingesetzt, in der ein Heizmedium (wie heißes Leitöl oder heißes Wasser) in die Welle gelegt wird.

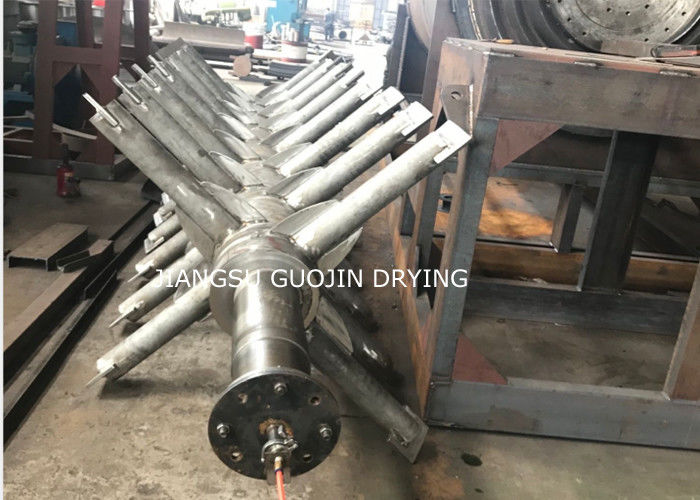

2.3 Auf der Hohlwelle, die mit Ruderblättern mit einem bestimmten Winkel verteilt ist, sind die Ruderblätter auch in der übertragenen Heizung hohl.Ein- und Ausgang der heißen Ölleitung sind im Inneren der Klingen ausgestattet,um die Wärmeübertragungseffizienz während des Trocknens zu gewährleisten
2.4 Dichtungen: Verpackungsdichtungen befinden sich in der Welle und im Zylinder.
2.5 Getriebe: Mit Ausnahme der speziellen Modelle verwenden wir normalerweise den Ketten- oder Getriebe-Gang.mit einer Breite von mehr als 20 mm,, um die Anforderungen an die radiale und axiale Kraft zu erfüllen.
Merkmale der Produktstruktur
3.1 Kompaktes Bauwerk, geringe Fläche.
3.2 Hohe Wärmeverwertung, geringe Betriebskosten.
3.3 Große Anpassungsfähigkeit des Rohmaterials, gleichmäßiger Trocknungsgrad.
3.4 geeignet zum Trocknen vieler Arten von Rohstoffen.
Anwendung des Produkts
-- Die folgenden Stoffe werden in der pharmazeutischen Industrie, in der Lebensmittelindustrie, in der chemischen Industrie und in anderen Branchen getrocknet:
-- geeignet für Pasten, Pasten und Pulvermaterialien.
-- Wärmeempfindliche Materialien, die bei niedrigen Temperaturen getrocknet werden müssen.
- leicht zu oxidieren, explosionsfähig, starke Stimulation, hochgiftige Materialien.
- -Materialien, die die Rückgewinnung organischer Lösungsmittel erfordern.
Arbeitsprinzip des Produkts
HVRD Vakuum-Harrow-Trockner ist ein innovativer horizontaler Batch-Vakuum-Trockner, der auf der Basis der eingeführten Technologie des Harrow-Trockners verbessert wurde.
Die Feuchtigkeit des nassen Materials wird durch Wärmeübertragung verdunstet. Der Rührer mit Klinge entfernt Material auf der heißen Oberfläche und bewegt sich im Behälter, um einen Kreislauf zu bilden.Die verdampfte Feuchtigkeit wird durch eine Vakuumpumpe gepumpt.
Technische Parameter
| Artikel 1 | Typ | ||||||||
| Name der Einheit | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| Arbeitsvolumen (L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Größe im Zylinder ((mm)) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| Umdrehung (rpm) | 10 bis 15 | 10 | 8 bis 10 | 5 | 5 | 5 | |||
| Leistung ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Konstruktionsdruck der Jacke (Mpa) | < 03 | ||||||||
| Druck im Zylinder ((Mpa) | - 0,09 bis 0.096 | ||||||||
| Wärmeübertragungsfläche ((m2) | 2.4+1 | 3.2+1.2 | 4.5+1.5 | 5.6+1.8 | 7.5+2.2 | 9+2.5 | 14+3.5 | 21.6+5.5 | 24.3+5.5 |
Produktflussdiagramm

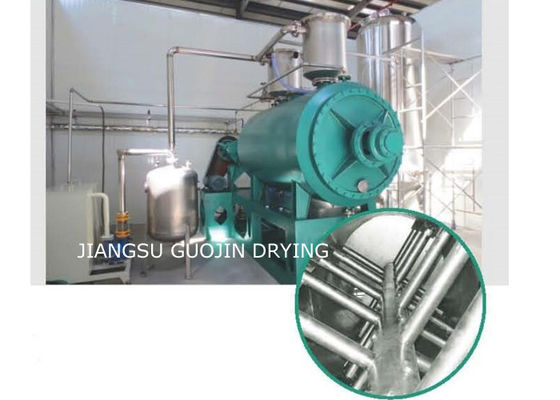

Produktschau
Elektrische, Dampf-, Erdgas- oder andere
