Cpd-Reihen-ununterbrochener Platten-Trockner
Produktdetails:
| Herkunftsort: | CHINA |
| Markenname: | Guojin |
| Zertifizierung: | ISO |
| Modellnummer: | CPD |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Standardexportkarton |
| Lieferzeit: | 20-30DAYS |
| Versorgungsmaterial-Fähigkeit: | 10 Sätze pro Monat |
|
Detailinformationen |
|||
| Item Name: | CPD Series Continous Plate Dryer | Model Type: | Hot Air Dryer |
|---|---|---|---|
| Application: | Medicine Processing, Chemicals Processing, Plastics Processing, Food Processing | Condition: | New |
| Place of Origin: | Jiangsu, China | Power: | Depand on the model |
| Zertifizierung: | ISO9001 | Key Selling Points: | Long Service Life |
| Warranty: | 1 year | Material: | Stainless steel |
| Drying Type: | Continous drying | Heating source: | Steam,Natural gas, LPG, Coal, Electricity |
| Drying area: | 3.3-180m2 | Model: | CPD 1200-3000 |
| Outer diameter: | 1865-3768 | ||
| Hervorheben: | Heißlufttrockner,Heißlufttrockner-Maschine |
||
Produkt-Beschreibung
CPD-Serie kontinuierlicher Tellertrockner
1, Kontinuierlicher Tellertrockner / Scheibentrockner / CPD-Tellertrockner
2, weit verbreitet in verschiedenen Industriezweigen.
3, Niedriger Energieverbrauch
4Einfache Bedienung und Steuerung
Produktbeschreibung
Der kontinuierliche Plattentrockner der CPD-Serie ist eine Art hoch effizienter Leitungs- und kontinuierlicher Trocknungsgeräte.geringer Energieverbrauch, weniger Fläche, einfache Konfiguration, einfache Bedienung und Steuerung sowie gute Betriebsumgebung usw.ArzneimittelDer Markt für die Produktion von Lebensmitteln, Lebensmitteln, Futtermitteln, landwirtschaftlichen Verarbeitungs- und Nebenprodukten usw. wird von verschiedenen Industriezweigen gut aufgenommen.geschlossene und Vakuumstile und vier Spezifikationen von 1200, 1500, 2200 und 2500; und drei Arten von Konstruktionen A (Kohlenstoffstahl), B (Edelstahl für Kontaktteile) und C (auf der Grundlage von B, um Edelstahl für Dampfrohre, Hauptwelle und Unterstützung hinzuzufügen,und Edelstahlverkleidungen für Zylinderkörper und Oberdeckung)Mit einer Trocknungsfläche von 4 bis 180 Quadratmetern verfügen wir jetzt über Hunderte von Serienmodellen und verschiedene Hilfsmittel, um die Anforderungen verschiedener Produkte zu erfüllen.
Arbeitsprinzip des Produkts
Das nasse Material wird kontinuierlich in die erste Trocknungsschicht auf der Oberseite des Trockners eingespeist.Es wird gedreht und durch Rake gerührt werden, wenn der Rake Arm dreht und fällt bis zum äußeren Rand der großen Trocknungsplatte entlang der exponentiellen spiralförmigen LinieDas Material wird von der kleinen Trocknungsplatte an ihre äußere Kante bewegt und auf die äußere Kante der großen Trocknungsplatte unten fallen.Sowohl kleine als auch große Trocknungsplatten sind abwechselnd angeordnet, so dass die Materialien durch den Trockner kontinuierlich gehen könnenDas Wärmemedium kann gesättigter Dampf, heißes Wasser oder thermisches Öl sein.Die getrockneten Materialien fallen von der letzten Schicht der Trocknungsplatte auf den Boden des Trockners und werden dann durch Rechen zum Abfluss abgeleitetDie Materialfeuchtigkeit wird aus dem Auspuffanschluss auf der Oberdecke entfernt.Die getrockneten Materialien werden aus der unteren Schicht entlassen.Die Trocknungsfähigkeit kann verbessert werden, wenn der Trockner mit ergänzenden Einrichtungen wie Flossenheizung, Kondensator für Lösungsmittelentnahme, Taschenstaubentferner, Rückkehr- und Mischmechanismus, Zugventilator,und usw..
Produktmerkmal
1Einfache Bedienung, breite Anwendung
(1) Regulieren Sie die Materialdicke, die Drehgeschwindigkeit der Hauptwelle, die Anzahl der Harrow-Arme, den Stil und die Größen der Harrows, um den besten Trocknungsvorgang zu erreichen.
(2) Jede Schicht der Trocknungsplatte kann mit heißen oder kalten Medien einzeln versorgt werden, um die Materialien zu erhitzen oder zu kühlen und die Temperaturkontrolle genau und einfach zu machen.
(3) Die Aufenthaltszeit der Materialien kann genau eingestellt werden.
(4) Einzelne Strömungsrichtung der Materialien ohne Rückströmung und Mischung, einheitliche Trocknung und stabile Qualität, keine Neumischung erforderlich.
2Einfache und einfache Bedienung
(1) Start-Stop des Trockners ist recht einfach
(2) Nach dem Stoppen des Futters können sie leicht mit Harren aus dem Trockner entsorgt werden.
(3) Eine sorgfältige Reinigung und Beobachtung kann im Inneren der Ausrüstung durch ein großes Aussichtsfenster durchgeführt werden.
3. Niedriger Energieverbrauch
(1) Dünne Schicht von Materialien, geringe Schnellgeschwindigkeit der Hauptwelle, geringe Leistung und Energie, die für das Transportsystem von Materialien erforderlich sind.
(2) Trocknen durch Wärmeleitung, so daß es eine hohe Heizleistung und einen geringen Energieverbrauch aufweist.
4.Gute Betriebsumgebung, Lösungsmittel können zurückgewonnen werden und Pulverentladungen erfüllen die Anforderungen an den Abgas.
(1) Normaldrucktyp: Da der Luftdurchfluss innerhalb der Ausrüstung gering ist und die Feuchtigkeit im oberen und im unteren Teil hoch ist, konnte Staubpulver nicht auf die Ausrüstung schweben.so gibt es fast kein Staubpulver in der Schwanzgas ausgeladen aus der feuchten Entladung Hafen auf der Oberseite.
(2) geschlossener Typ: mit einer Lösungsmittelwiederherstellungsvorrichtung ausgestattet, die organische Lösungsmittel leicht aus feuchtem Trägergas zurückgewinnen kann.und Stickstoff können als feuchtes Trägergas in geschlossenem Umlauf für Brennstoffe verwendet werden, Explosion und Oxidation sowie giftige Stoffe für einen sicheren Betrieb.
5Einfache Installation und geringe Fläche.
(1) Da der Trockner als Ganzes zur Auslieferung bereitgestellt wird, ist die Installation und Befestigung vor Ort nur durch Heben recht einfach.
(2) Da Trocknungsplatten in Schichten angeordnet und senkrecht installiert werden, benötigt sie eine geringe Fläche, obwohl die Trocknungsfläche groß ist.
Produktmerkmale der Technologie
1.Trocknungsplatte
(1) Abbaudruck: allgemein 0,4 MPa, max. kann 1,6 MPa erreichen.
(2) Arbeitsdruck: allgemein weniger als 0,4 MPa, maximal 1,6 MPa.
(3) Heizmedium:Dampf, heißes Wasser, Öl. Wenn die Trocknungsplatten° 100°C sind, kann heißes Wasser verwendet werden; bei 100°C bis 150°C wird es gesättigter Wasserdampf ≤ 0,4MPa oder Dampfgas sein,und bei 150°C bis 320°C, wird es Öl sein; wenn > 32 C wird es elektrisch, mit Öl oder geschmolzenem Salz erhitzt.
2.Materialübertragungssystem
(1) Hauptwellenumdrehung: 1~10r/min, elektromagnetische Schaltung des Wandlers.
(2) Harrow Arm: Es gibt 2 bis 8 Stück Arm, die auf der Hauptwelle an jeder Schicht befestigt werden.
(3) Harrow-Klinge: Sie schwebt mit der Oberfläche der Platte zusammen, um die Klinge zu umgeben, um den Kontakt zu behalten.
(4) Walzen: Bei den leicht agglomerierenden oder bei Schleifverfahren verwendeten Erzeugnissen können die Wärmeübertragung und das Trocknen
Verstärkt durch Anbringen von Rollen an den entsprechenden Stellen.
3- Schale.
Es gibt drei Arten für die Option: Normaldruck, versiegelt und Vakuum
(1) Normaldruck:Zylinder oder achtseitiger Zylinder, es gibt ganze und dimidiate Strukturen.kann auch in der äußeren Hülle sein.
(2) Versiegelt: Zylindrische Hülle, die den inneren Druck von 5 kPa aushalten kann, die Hauptschächte des Ein- und Ausgangs von Heizmedien können sich innerhalb oder außerhalb der Hülle befinden.
(3) Vakuum: Zylindrische Hülle, die den äußeren Druck von 0,1 MPa aushalten kann.
4- Luftheizung.
Normal für die Anwendung einer großen Verdunstungskapazität zur Erhöhung der Trocknungseffizienz.
Anwendung des Produkts
Trocknung, Wärmezerlegung, Verbrennung, Kühlung, Reaktion und Sublimation:
1. Organische Chemikalien
2Mineralchemikalien
3. Pharmazeutische und Lebensmittel
4Futtermittel und Düngemittel
Technische Parameter
| Typ | Durchmesser ((mm) | Höhe ((mm) | Fläche der trockenen (m2) | Leistung ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

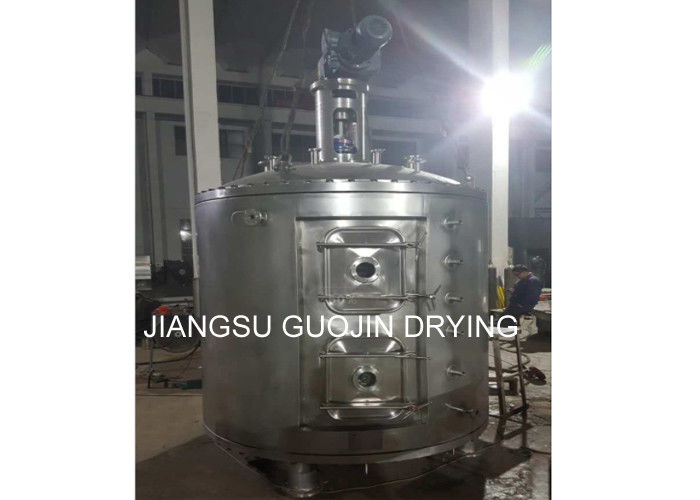

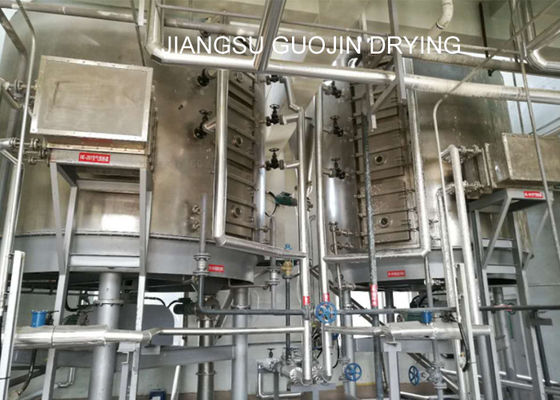

Produktschau
